红外对射接线与调试方法
直接将红外线对准需要遥控的红外线的装备上面，然后就可以自动设置了，他会具备自动学习功能，带几分钟之后他就具备遥控这款设备的功能了。比如很多目前的手机中，比如红米手机或者是小米手机，他们全系都配备了红外线遥控功能，非常方便。
先说一下红外对射设备的接线方法：
红外对射一套包括一个发射端和一个接收端.
发射端只需要一根电源线即可,一般为DC12V供电,电源线可以采用RVV2*0.75线缆

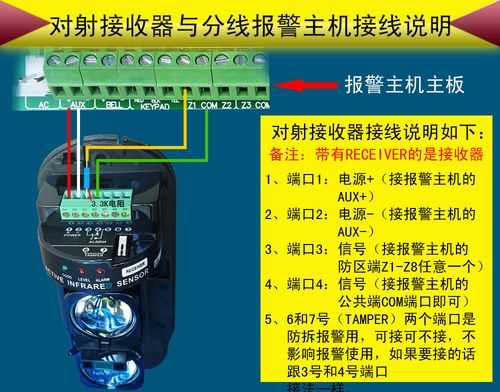

接收端需要两根线：一根电源线,一根报警信号线.均可以采用RVV2*0.75线缆
红外对射器安装和接线方法
红外对射器安装时应确保发射器和接收器之间没有任何物体遮挡，并且保持水平安装。
接线方法是将发射器和接收器的电源线分别接入适配器或电源装置的正负极，同时接入报警设备或监控系统的信号线。在接线过程中要确保电源线和信号线的接线牢固可靠，避免短路或接触不良。安装完成后需要进行测试，确保红外对射器的正常工作状态。
红外对射器安装步骤如下：
确定安装位置：考虑到红外光束的传输距离以及是否易受干扰，建议将红外对射报警器安装在室内，以保证其正常使用。
准备工具：安装时需要准备好各种安装工具，例如电钻、螺丝刀等。
固定底座：使用电钻钻孔，并插入塞子固定底座。
安装支架和传感器：将红外对射报警器的支架安装在底座上，然后在支架上安装传感器，注意调整其角度和高度。
连接电源线：连接报警器主机与传感器的电源线，并打开主机电源。
接线方法如下：
线缆布放前应对其进行绝缘测试，电线、电缆线间和线对地间绝缘电阻值必须大于0.5MΩ，测试合格后方可敷设。
布放线缆应排列整齐，不拧绞，尽量减少交叉，交叉处粗线在下，细线在上。
管内线缆不得有接头，接头必须在盒（箱）处连接。
所敷设的线缆两端必须做好标记。
线管不能直接进入设备接线盒内时，线管出线口与设备接线之间，必须采用金属软管过渡连接，软管长度不得超过1m，并不得将线缆直接裸露。
希望以上信息对你有所帮助。
红外对射器安装时需确保发射器和接收器在同一水平线上，距离不超过100米，且无遮挡物；接线时，首先接地线至地线端子，然后将发射器和接收器的正负极分别连接至电源的正负极，确保接线牢固，并使用绝缘套管包裹。
接线结束后，对红外对射器进行测试，确保其正常工作。同时，还需注意保持周围环境的清洁，避免灰尘或其他杂物影响红外对射器的使用效果。
红外对射器的安装需要选择合适的安装位置，保证两个器件之间没有任何障碍物，安装高度应根据具体情况而定，接线方法包括将对射器的正负极分别连接到电源的正负极，使用导线进行连接，确保线路连接牢固，电源电压稳定，并根据对射器的使用要求进行调试和测试，确保安装和接线正确无误。
红外对射的接线方法

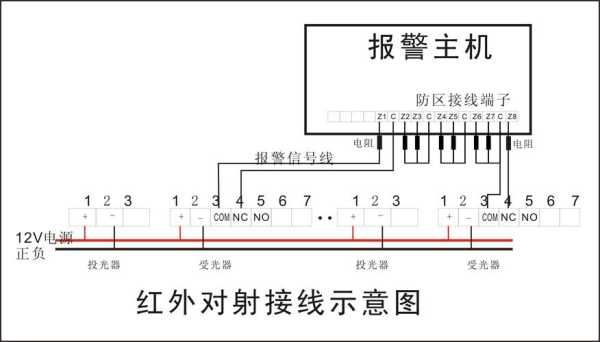

对射分投光器（T）和受光器（R）；接线方法也比较简单，投光器只需接电源（一般12V的电源就可以），受光器接电源和信号；对射上电源接线端用“+”“-”标示，信号一般用“NC”“ COM”标示，很好接的，祝你成功！
青鸟红外对射接线与调试方法
青鸟红外对射接线调试方法：
1、将发射端（T）和接收端(R)分别接在红外通信两端；
2、打开电源开关，红外灯在发射端点亮；
3、调整发射端和接收端位置，确保SECC/SENT信号在接收端充分接收；
4、调节R后的旋钮，当SECC/SENT信号能够正常显示时，调节旋钮让此两值分别达到发送和接收时灯亮的最大强度，即为红外对射接线调试完成；
5、最后，关闭电源开关，拆除红外对射线接线，完成测试。
到此，以上就是小编对于红外对射的接法的问题就介绍到这了，希望介绍的4点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
