  1. 海康poe交换机与录像机接法
  2. 普通POE摄像头怎么接海康带POE供电的录像机
  3. 海康威视poe摄像头安装方法
  4. 海康威视摄像头poe接口坏了,求怎么接线
  5. 海康威视POE摄像头怎么安装

海康poe交换机与录像机接法

监控由前端采集设备和后端的记录设备组成。前段采集设备就是指摄像头本身,后端的记录设备一般都是直的录像机,但是根据规模不同,可能还有邮政和解码器等设备。前端的采集设备和后端的记录设备需要通过传输介质连接起来,并且前端的采集设备需要电源进行供应才能正常工作。

传统的方式就是拉一根网线,再单独的拉一根,可以传输220伏电压的电源线过去,这不但增加了布线难度,还增加了很多不安全因素,于是就诞生有了poe技术,在网线上同时传输数据和电能的一种技术标准,目前有国标和非国标两种方式。国标就是国际标准,有相应的标准版本,目前主要是802.3 af和802.3 at,采用标准poe技术的交换机和前端设备连接起来的时候,首先会和前端设备进行通讯,如果前端设备是标准的Poe设备,那么就会根据标准来进行电能的供应,如果是非标准的皮威设备,那么根据标准将不会进行电脑的供应。

海康poe录像机怎么接(海康poe录像机怎么接交换机)-第1张图片-安保之家

所以poe交换机机可以作为Poe交换机也可以作为普通的交换机使用,连接方式和普通的交换机连接方式并没有什么不同。首先,前端采集设备也就摄像头,通过自己的网线连接到交换机上,交换机和录像机再通过单独的一根网线连接起来。这里注意硬盘录像机的网线,一定要连接poe交换机上的uplink接口,这是专门的上行级联接口!

简单的说,交换机不用供电,插上网线,电就来了! 外网接入路由器——然后接入交换机——最后接入录像机 【用千兆网线就行了】

普通POE摄像头怎么接海康带POE供电的录像机

按568B标准接的网线连接就可以了只需要一根网线

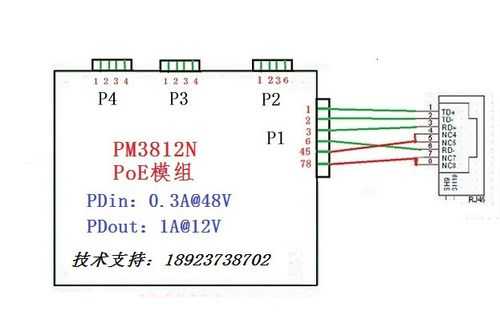

一般标准的PoE摄像机应该是1236和4578都支持的,如果你的只支持1236那像你现在这个情况有以及几种方案提供参考1、不用海康摄像机的PoE供电功能,加个1236供电的PoE交换机2、不用PoE摄像机的PoE功能,每台摄像机加个同时支持1236和4578供电的PoE分离线3、换掉相应的设备使两个供电方式相匹配另外对于你4578和1236并接的情况,供电问题不大,因为供电是单向的,如果用短线数据瞬间是可以通的,但是用一段时间就会丢包,或者不通,因为数据是双向的,两条线并联一个是改变了你线缆的特性阻抗,降低了传输距离,另外一个是你增加了一条无用的线路选择,数据在交换时会出现岔路现象,无法全部正常通信。

海康poe录像机怎么接(海康poe录像机怎么接交换机)-第2张图片-安保之家

海康威视poe摄像头安装方法

如果摄像头想使用POE供电,那只需要用将POE摄像头用网线接到支持POE/POE+的交换机上即可。

海康威视摄像头poe接口坏了,求怎么接线

你要看你的线是什么样子的,我的海康POE头子的RJ45的防水头防水垫圈掉了,进水烂掉了,拆开自己接了个RJ44座,线序黑、棕、绿、橙、红、黄、紫、蓝以此对应橙白、橙、绿白、蓝、蓝白、绿、棕白、棕,经测试无误,可以正常使用

海康威视POE摄像头怎么安装

1.首先假如我们手上只有普通NVR硬盘录像机,如下图所示:

2.以及POE摄像头,如下图所示:

海康poe录像机怎么接(海康poe录像机怎么接交换机)-第3张图片-安保之家

3.那么此时必须加一个支持POE供电的交换机,如下图所示:

4.接法示意图如下图所示:

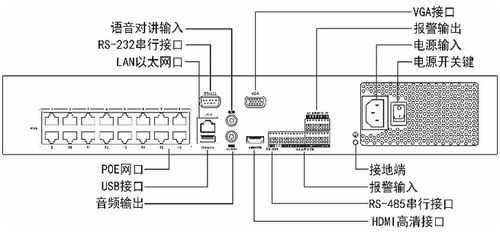

5.如果我们手上有海康POE供电的硬盘录像机,那么除非接口不够,那POE供电的交换机就用不上,如下图所示:

6.安装示意图如下图所示:

到此,以上就是小编对于海康poe录像机怎么接交换机的问题就介绍到这了,希望介绍的5点解答对大家有用,有任何问题和不懂的,欢迎各位老师在评论区讨论,给我留言。
