配线架和理线架的正确走线方法
准确的说,配线架和理线器不是一个东西。它们分别有各自的功能,相辅相成,合起来使用。首先,网络配线间主要是用于网络布线的端接,比如说24口配线间,就提供了24个端口,工作区的线缆过来后将每条线打到24口配线架背面的模块上,前端则通过跳线与交换设备相连。而理线器则是一种用以将这些跳线整理美观便于管理的设备。一般来说,在机柜内理线器和配线架是交替使用的,即一个理线器搭配一个配线架。
1、在线缆根部开始外露的地方开始用扎带绑好,如果线缆过多就暗中网线的编号从中间分成两份或者多份,但是需要保证分出来的网线每一部分都是连续的。
2、把大部分网线扎好就开始用配线板理线,配线板的使用方法就是按照一个约定把线缆从配线板的背部一条条的穿过配线板,在配线板背部按照两根连续的网线一起用扎带扎起来,每两个扎一块儿都要求有一个错位,就是不要并排的扎太多,每两个扎带上下最好有点距离。
3、使用理线板一一直顺着往下移,在理线板的背部也一直用扎带缠好(半米一扎)。最后一次六根一扎,位置在离线缆尾部一米左右。
理线架和配线架怎么装?
1、把所有网线按房间号分成24根一股或者48根一股。做好标记,剪齐。

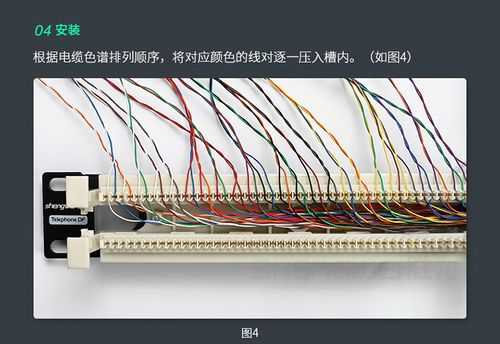

2、按照配线架上的色标B类接入配线架;打完安装到机柜。
3、在配线架上方或者下方安装理线架,并用跳线接入核心交换机。
网络配线架和理线架安装方法?
网络配线架和理线架都是标准的机架式设备,配线架在上理线架在下,间隔1U的距离,用专用螺丝拧紧即可。
线架安装方法
如下:
确定设备位置或按照图纸规定确定位置。
统一考虑机柜内部的跳线架、配线架、理线环、交换机等设备,同时考虑配线架与交换机之间跳线方便。
缆线采用地面出线方式时,一般缆线从机柜底部穿入机柜内部,配线架宜安装在机柜下部。
采取桥架出线方式时,一般缆线从机柜顶部穿入机柜内部,配线架宜安装在机柜上部。
线架安装需要按照以下步骤进行:
首先,确定线架的安装位置和长度,然后使用钢尺和铅笔在墙面上标出安装位置和线架长度。
接着,使用电钻在墙面上钻孔,插入膨胀管,并用螺丝固定线架。
最后,将线缆穿过线架并使用卡子固定。注意安装时要确保线架的水平和垂直方向正确,以及螺丝的松紧适当,以确保线架的牢固和稳定。
线架的安装方法如下:
首先,根据需要确定线架的长度和位置,并在墙面上做好固定孔位;
接着,在线架两端安装好支架,将线架放入支架中;
然后,用螺丝将线架固定在墙面上;
最后,安装好线架后,将需要布线的电缆、线路等放入线架中,并用扎带固定。安装时需注意线架的水平度和垂直度,确保安装牢固稳定。
线架的安装方法可以分为以下几个步骤:1. 确定安装位置:首先需要确定线架的安装位置,根据实际需求和布线规划选择地面、墙面或天花板。
2. 准备工具和材料:准备好所需的工具和材料,包括电钻、螺丝刀、线架、螺丝等。
3. 安装固定架:使用电钻在安装位置上打孔,然后将固定架通过螺丝固定在墙面或天花板上。
4. 安装横担和纵担:将横担和纵担按照所需长度锁定并连接在固定架上,使用螺丝进行固定。
5. 安装线架:将线架连接在横担和纵担上,确保牢固稳定,并根据实际需求进行合理布置和安排。
6. 进行线缆布线:将需要的电缆线缆通过线架进行布线,确保整体布线整洁有序。
7. 测试和调整:完成线架的安装后,进行测试和调整,确保线缆正常通电和连接。
以上就是线架的一般安装方法,具体操作可以根据实际情况和要求进行调整和变化。
到此,以上就是小编对于配线架怎么跳线的的问题就介绍到这了,希望介绍的2点解答对大家有用,有任何问题和不懂的,欢迎各位老师在评论区讨论,给我留言。
