简单分享VGA线的线序以及接法
1、提前准备好所需要的材料及工具，根据自己的需求，取一根一定长度的网线、若干个水晶头（专业术语RJ45）、一把压线钳及测试仪。如下图：
2、用压线钳将网线两端的外皮剥去，（3mm厚），然后按568A或 568B标准顺序将线芯撸直并拢。如下图：
3、将排序好的8种颜色芯线并排放到压线钳切刀处，8根线同一平面上并拢且尽弄直，留下一定的线芯长度，大概1.5CM处用压线钳剪齐。如下图：
4、将双绞线插入RJ45水晶头中，插入过程均衡力度直到插到尽头。并且检查8根线芯是否已经全部充分、整齐地排列在水晶头里面。如下图：
5、把插在压线钳中的网张用力压紧水晶头，抽出即可。如下图：
6、按以上步骤，一头网线就做好了，用相同步骤做别一头，两头都做好后，把网线的两头分别插到测试仪上并打开测试仪开关测试指示灯亮起来。如果正常网线，两排的指示灯都是同步亮的，如果有此灯没同步亮，证明该线芯连接有问题，应重新制作。如下图：
vga接线法
1、很简单的，你需要的是一个万用表，和半个小时的耐心（新手）
2、用万用表测两端的线，拿一张纸，测出两头相通的线的对应颜色，写在纸上。
3、vga头里面有几针你一个一个接过去，有上面的图，两边对应很简单咯。。
VGA接口的接线方法
VGA接线的使用方法：
1、将HDMI转VGA转接线的HDMI接口，插在影棒上HDMI转VGA转接线，然后和影棒连接的样子。
2、连接电视，接在电脑显示器上。
3、接好VGA线，找到显示器或者电视机上有没有音频接口。一般音频都在VGA接口的边上，
4、把音频线插上，VGA和音频连接好的样子另一头接在HDMI转VGA转接线就可以了。
vga线接头的接法必须
接线时需要注意相同颜色的线接在一起，否则会影响正常使用的。 过墙部分的线外面裹上一层胶带或者其它保护膜，防止被墙磨破或者磨断。 介绍下VGA的概念： 显卡所处理的信息最终都要输出到显示器上，显卡的输出接口就是电脑与显示器之间的桥梁，它负责向显示器输出相应的图像信号。 VGA接口就是显卡上输出模拟信号的接口，VGA接口，也叫D-Sub接口。虽然液晶显示器可以直接接收数字信号，但很多低端产品为了与VGA接口显卡相匹配，因而采用VGA接口。VGA接口是一种D型接口，上面共有15针空，分成三排，每排五个。 VGA线就是连接显示器和显卡，用来输出模拟信号的线路。
9线如何接vga公头线接法

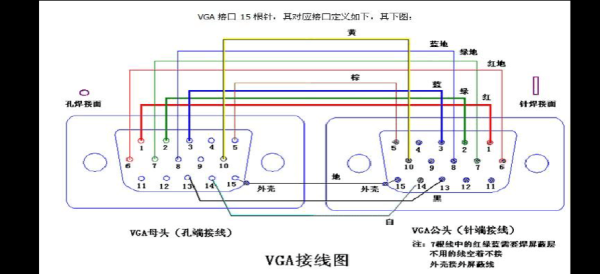

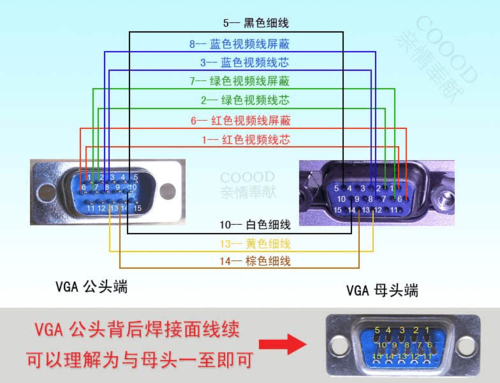

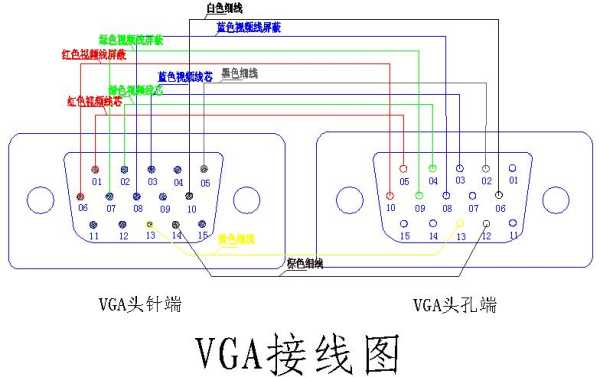

VGA信号线的D型插头的1、2、3针分别对应尾板上的R/G/B，且一般的都对应着相同颜色;13、14对应尾板上的H/V(行、场);6、7、8对应R/G/B的地。
照这样接上显示器也就能正常使用了。然后加上一条GND地线就可以啦！VGA接头，网线一根，莲花头，怎么接到电视上面，请高手教我
Vga线缆里面有红，兰，绿三条同轴芯线，依次接在莲花头的红，兰，绿的正极（中心）上,VGA的同轴的地线，依次接在莲花头的负极（外环）上，长度不够的话用网线中的三对线分别接正负极，试试吧，如果不行，我就没办法了，三个莲花头，插电视的相应颜色接口。
到此，以上就是小编对于vga和水晶头怎么接线图解的问题就介绍到这了，希望介绍的6点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
