有一根10多米VGA线的接头坏了,能不能剪个头换上
不会有影响,理论上在VGA线内屏蔽线应该和信号线绕在一起,3根单独走,但实际上很多VGA线没有分而是把所有地线都连在一起,甚至偷工减料省去一些地线。这样,断了一根线是不会有影响的,除非恰好断的那根线是全部地线,而且电脑和显示器的干扰非常严重,但这种可能性非常非常小。
投影幕布线哪根接哪根
投影幕布三根线的接法
1、用镙丝刀取下接收器底部的镙丝,取下后,把那底盖打开,把整个电路板拿出来接那投影幕的电源线!
2、请仔细看那接收器上的接线图,AC220V是接电源插座的那一边,正负两条接口,注意这两条线千万别碰线了!
3、中心线和上升线,下降线这边是接投影幕那一端的,里面接三根线,也一定要接好,不要碰线了!
4、接好后,装回接收器里面,镙丝锁好,试一下,要是只上不下,而且也停不了,那就是下降线要跟中心线调过,或只下不上,就上升线要线中心线调回来!
投影幕布的四根线中,有一根是地线,一般是白绿相间颜色的,这根线不能和中控的三个插孔相连,不然会烧的。
去除地线后,其他三根线和中控相连,然后根据实际操作时候的方向对调正确即可。
分两端接线,A端线---从开关到幕壳,B端线---从开关到电源插头。
A主要有三至四根线,黄线一般不用并剪掉,还剩三根分别控制屏幕上中下三路,一般中间的是蓝色线,其它的两条控制上和下。
B主要有二至三根线,有黄的可以不用,剩下两根就是电源,接完用绝源封好。
关于这个问题,投影幕布线的接法根据不同的设备和品牌可能会有所不同。一般来说,投影幕布线需要接到投影机、电脑或其他设备的 VGA 或 HDMI 接口上。在幕布端,需要将线缆接到幕布控制盒或者幕布电机的接口上。具体的接线方法需要参考设备的说明书或者向厂家咨询。
电脑视频线接法

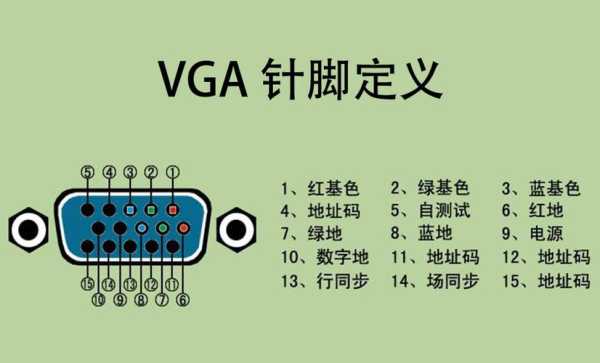

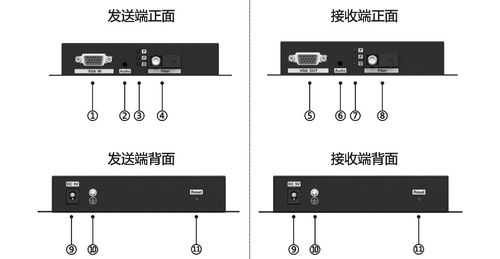

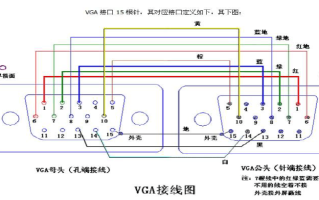

接法如下:准备一个15针或孔的“VGA接头”,各引脚的定义如下(“VGA接头上有标号”): 1PIN ——Red ,2PIN ——Green ,3PIN ——Blue, 4PIN ——ID Bit, 5PIN ——N/C ,6PIN ——R.GND ,7PIN ——G.GND ,8PIN ——B.GND, 9PIN ——No.Pin ,10PIN——GND ,11PIN——ID Bit ,12PIN——ID Bit ,13PIN——H Sync ,14PIN——V Sync ,15PIN——N/C 其中1、2、3为模拟的红、绿、蓝信号既3根粗线,6、7、8为对应的模拟接地既对应的屏蔽线;13、14为数字的行场信号,10为数字地;ID Bit为屏幕与主机之间的控制或地址码。
在实际工程中,经常会在地线的连接中出现错误,如果将某些脚(如4,5,9,15等)接到地线上,以大屏显示这种应用而言不至于出现什么问题,但如果10脚未接地的话,恐怕就要出现地线不通的情况,因此如果用到这类接头时建议先测量一下,看看彼此的定义是否一样,当然有时为了避免出现这种情况,有些设备将不用的引脚全部接地了,虽然不标准,但挺实用,只是如果要用到相应的控制位时会出问题,这一点应该知道,目前可这样用。所以你的9芯线只要保证3根粗线及屏蔽线接好在123和678针脚,其它6根细线对应接到10、13、14、15即可,另外两条可接可不接到此,以上就是小编对于vga延长器怎么接地线图解的问题就介绍到这了,希望介绍的3点解答对大家有用,有任何问题和不懂的,欢迎各位老师在评论区讨论,给我留言。
