  1. 监控水晶头接法顺序口诀
  2. 有线监控怎么接线
  3. 监控数据线接法
  4. 防火门监控系统原理及接线

监控水晶头接法顺序口诀

监控摄像头布线一般使用4+2组合线,就是用的4芯网线,接通1236就可以正常使用了。还有现在设备更新,出现poe供电设备,这些设备一般都是需要8芯网线的,8芯网线采用rg45b接线法就是橙白橙,绿白蓝,蓝白绿,棕白棕的接线顺序

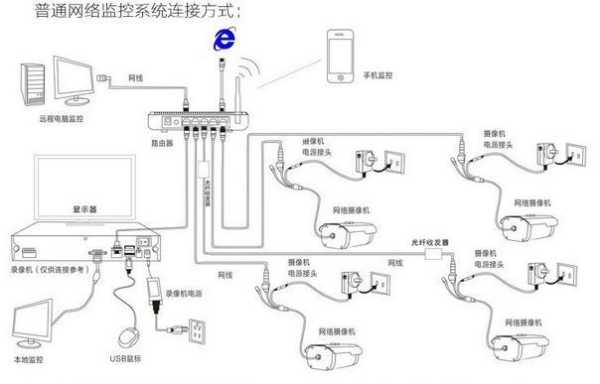

有线监控怎么接线

1.我们先将监控摄像机,打开查看接口类型。

监控报警线怎么接线图(监控报警线怎么接线图解)-第1张图片-安保之家

2.一般摄像机会配有一些连接线,我们发现自配的连接线比较短。

3.需要我们进行制作,我们可以按照国标568B的现需进行排线。

4.排好线序后,我们来看一下这些线序的功能,按照颜色从橙白到绿都是数据接口。

5.因为现在摄像机多为POE接口的摄像机,剩余的棕白、棕为摄像机的供电线路。

监控报警线怎么接线图(监控报警线怎么接线图解)-第2张图片-安保之家

有线监控分两种,一种是网线直接供24v电源的,只需接一根网线即可,另一种是零要220Ⅴ电压的,这就需要除网线外再接一路220v的电源线。

有线监控有二种接法,一是摄像头用24V的可从一根网线上取得,不需220V电源。

二是摄像头用220V电源的,必须插上220V电源,或者敷设网线同时将220V电源同时敷设过去。

1、监控摄像头用导线,其额定电压应大于线路的工作电压;导线的绝缘应符合线路的安装方式和敷设的环境条件。导线的横截面积应能满足供电和机械强度的要求。

监控报警线怎么接线图(监控报警线怎么接线图解)-第3张图片-安保之家

2、配线时应尽量避免导线有接头。除了非用接头不可的,摄像头其接头必须采用压线或焊接,导线连接和分支处不应受机械力的作用。穿在管内的导线,在任何情况下都不能有接头,必要时尽可能将接头放在接线盒探头接线柱上。

3、配线在建筑物内安装要保持水平或垂直。配线应加套管保护(塑料或铁管,按室内配管的技术要求选配),天花板走线可用金属软管,但需固定稳妥美观。

4、信号线不能与大功率电力线平行,更不能穿在同一管内。如因环境所限,要平行走线,则要远离50cm以上。

5、报警控制箱的交流电源应单独走线,摄像头不能与信号线和低压直流电源线穿在同一管内,交流电源线的安装应符合电气安装标准。

6、报警控制箱到天花板的走线要求加套管理入墙内或用铁管加以保护,以提高防盗系统的防破坏性能。

7、线管配线有明配和暗配两种。摄像头明配管要求横平竖直、整齐美观。

监控数据线接法

1. 首先将监控线剥开,漏出屏蔽网和中心的铜芯,

2. 然后将BNC头拧开,套入监控视频线

3.接下来将监控线铜芯插入BNC头中心小管内,用螺丝刀拧紧不松动;屏蔽网穿过BNC头外壳的压线金属片,然后用老虎钳把压线金属片把监控线压紧,这样在使用中才不会脱落(注意接线过程铜芯接BNC头中心、屏蔽网接BNC头外壳,两者不可短路)。然后拧好NBC头,监控线接头就做好啦,接下来就可以连接到监控摄像头了。

数据线有4根,你需要接其中的G和V,通常是红色和黑色,另2根传输信号,不能供电

防火门监控系统原理及接线

防火门监控系统是指一种用于监测防火门是否存在异常情况的系统,其原理是通过传感器感应防火门的开关状态,通过计算机进行数据处理,一旦发现异常情况(如防火门未关闭),将及时通报监管人员,以保障人们的人身财产安全。

防火门监控系统的接线主要分为两个部分,一部分是传感器的接线,另一部分是报警处理器的接线。

传感器通常会安装在防火门的上方或两侧,用于感应门的开合情况,并将感应信号传输至报警处理器。

报警处理器通常会包括供电接口、传感器接口、网络接口等,用于接收传感器的信号并进行数据处理,一旦发现异常情况,将通过网络接口向相应的管理人员发送报警信息。

到此,以上就是小编对于监控报警线怎么接线图解的问题就介绍到这了,希望介绍的4点解答对大家有用,有任何问题和不懂的,欢迎各位老师在评论区讨论,给我留言。
