监控尾线端子接法
摄像头尾线颜色:橙、黄、绿、蓝;分别对应网线颜色为:橙白、橙、绿白、绿。红黑两色分别对应电源的正负。
找到线序颜色就比较容易了,找一根其他品牌摄像头的尾线,对应网线的顺序用电烙铁焊好即可。没有尾线也可以用网络线对应连接再压个水晶头使用(排线顺序1236)。

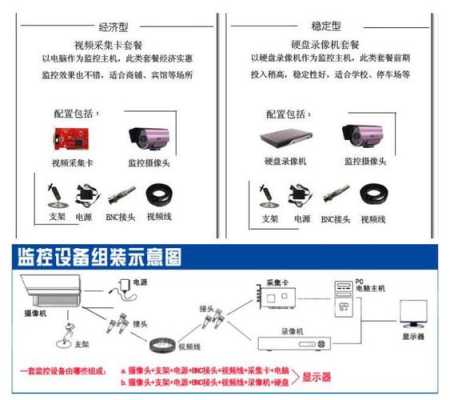

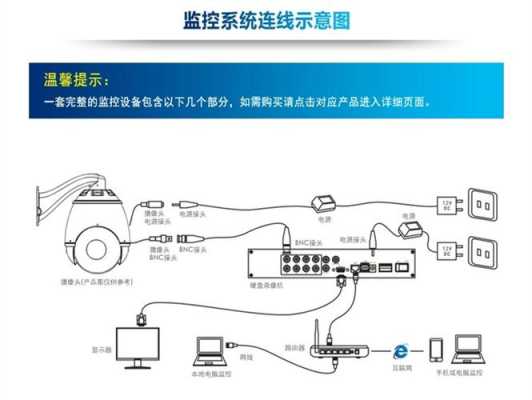

1、一般监控摄像头尾线有两个接头,分别是电源插头和视频输出插头
2、圆形5.5mm插头为DC12V供电插头,直接连接电源适配器给摄像机供电;
3、Q9头为摄像机视频输出插头,连接视频线做好的公头
1.首先将监控线剥开,漏出屏蔽网和中心的铜芯。
2.然后将BNC头拧开,套入监控视频线
3.接下来将监控线铜芯插入BNC头中心小管内,用螺丝刀拧紧不松动;屏蔽网穿过BNC头外壳的压线金属片,然后用老虎钳把压线金属片把监控线压紧,这样在使用中才不会脱落(注意接线过程铜芯接BNC头中心、屏蔽网接BNC头外壳,两者不可短路)。然后拧好NBC头,监控线接头就做好啦,接下来就可以连接到监控摄像头了。
大华牌的球型的摄像头怎么安装
你之前装过普通的网络摄像头吗?如果没有的话可能不太好说^_^,有装过的话就好办了,安装过程几乎一样,只是后面设置球机参数和巡航预置点什么的,可以找客服
你之前装过普通的网络摄像头吗?如果没有的话可能不太好说^_^,有装过的话就好办了,安装过程几乎一样,只是后面设置球机参数和巡航预置点什么的,可以找客服
监控球机怎么接扬声器
一、摄像机外接拾音器
三线制拾音器的连接方法
三条线分别为电源正极(红色)、公共地线(黑色)、音频正极(白色或黄色),其中黑色的公共地线需要接 12V 电源负极和音频 IPC 地线口( GND ),连接图可参考如下:
莲花头拾音器的连接方法
这类拾音器电源和音频都是成品接口,电源接口连接电源适配器上电,音频接口可通过对应的转接头转换,再通过 RVVP 屏蔽线接入音频 IPC的音频接口,连接图可参考如下:
球机想要接扬声器,在摄像头后端的音频插头上插上音频线,连接外放音响就可以了
摄像头如何接扩音喇叭
这个比较复杂了,首先喇叭得有电供应,这个可以从摄像头上取,就是喊话的声音信号传输问题,如果距离近,可以用个无线接收设备,如果距离远,只能对线路加装混合设备传输了,普通肯定解决不了,找专业的人做吧。
这个比较复杂了,首先喇叭得有电供应,这个可以从摄像头上取,就是喊话的声音信号传输问题,如果距离近,可以用个无线接收设备,如果距离远,只能对线路加装混合设备传输了,普通肯定解决不了,找专业的人做吧。
摄像头想接上喇叭,需要一根音频线插入摄像头的音频接口,另一端插上喇叭,可以在监控页面选择播放,就可以使用喇叭了
到此,以上就是小编对于大华网络球机怎么接线视频的问题就介绍到这了,希望介绍的4点解答对大家有用,有任何问题和不懂的,欢迎各位老师在评论区讨论,给我留言。
