电磁力锁的安装接线
1、先给门禁电源接22V的电。

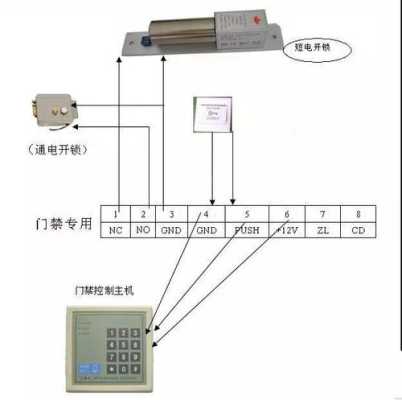

2、接好22V电压后再来看看门禁电源的接线端口。
3、以下有1个接线端子,NO跟COM接电控锁的,NC跟COM接磁力锁,12V跟GND给门禁一体机供电,GND跟PUSH接开门信号,接下来先接磁力锁,磁力锁就红黑两根线。
4、红色线接NC,黑色线COM,首先把12V电源线接。
5、红色是12V正极,黑色12V负极。
6、接下来接开门按钮。
7、接下来再看门禁电源的按钮线,GND跟PUSH。
8、这就接好了开门按钮这头接的是GND跟PUSH,门禁接线完成。
先将Z&L支架中的L1支架放在装锁的位置上,用自攻螺丝固定于门框或墙面上。用六角扳手将锁主体锁在L1支架上。对应于L1支架的位置把Z2支架固定在门上。将继铁板插入Z1的三个孔中假固定,然后门关好,使磁铁和继铁板紧密吻合,确定Z1、Z2的衔接位置。(Z1与Z2的相对位置根据门的厚度可以调节)。将Z1、Z2锁紧,然后将继铁板用M8*25内六角螺丝固定于Z1上(将螺丝、铁板、垫圈、橡胶垫圈依次穿入)。如果是双扇门,可以用两个Z&L支架
磁力锁双锁接线方法
锁体:将双磁力锁锁体电源线L、N接入交流电源,接地线GND接入地线即可。
控制器:将控制器的K+、K-分别接入双磁力锁锁体的K+、K-即可。
电源:将交流电源的L、N接入交流220V电源,+、-输出连接双磁力锁的控制器的+、-即可。
需要注意的是,接线顺序一定要正确,尤其是电源的接线顺序,要保证+、-极性正确,否则会导致设备工作异常或损坏。同时,接线前必须断开电源,以免触电危险。此外,电源线、控制器线、锁体线应分开敷设,不要交织在一起,以免干扰信号,导致设备失灵。控制器的输出电压不能超过双磁力锁的额定电压,否则会对设备造成损坏,影响设备寿命。
1. 首先,需要找到双门磁力锁的电源线和两个锁的连接线。
2. 将电源线连接到电源端口,一般是12V电源,需要确保电源稳定可靠。
3. 找到两个锁的连接线,一般有两根红线和两根黑线。需要将两个锁的线依次连接起来。例如:将第一把锁的红线连接到第二把锁的红线上,然后再将第一把锁的黑线连接到第二把锁的黑线上。
4. 将连接好的线束通过绝缘胶带缠绕紧密,并将线束穿过连接板上的孔。
5. 将线束接在双门磁力锁上,将连接线与电源线连接。需要注意电线接触良好,不要出现接触不良或短路的情况。
1. 磁力锁的双锁接线方法有多种。
2. 第一种方法是将两个磁力锁的电源线分别接入一个电源开关,然后将两个电源开关的输出线分别接入一个继电器的控制端,最后将两个继电器的输出线分别接入两个磁力锁的电源线。
这样,只有当两个电源开关同时闭合,两个继电器才会通电,从而同时解除两个磁力锁的锁定状态。
3. 另一种方法是将两个磁力锁的电源线直接接入一个继电器的控制端,然后将继电器的输出线分别接入两个磁力锁的电源线。
在这种方法下,只需要一个电源开关来控制继电器的通断,从而同时解除两个磁力锁的锁定状态。
除了双锁接线方法,还有其他的接线方式可以实现磁力锁的双重锁定。
例如,可以使用双重继电器来控制两个磁力锁的通断,或者使用一个控制器来同时控制多个磁力锁的解锁。
根据具体的需求和场景,选择合适的接线方法可以提高磁力锁的安全性和可靠性。
到此,以上就是小编对于磁力锁怎么接线 图解的问题就介绍到这了,希望介绍的2点解答对大家有用,有任何问题和不懂的,欢迎各位老师在评论区讨论,给我留言。
