24v监控电源怎么接线（24v货车摄像头有四根线怎么接）

1. 24v货车监控怎么接线
2. 24v货车摄像头有四根线怎么接
3. 24v电流表怎么接线
4. 24v洗墙灯安装方法与接线

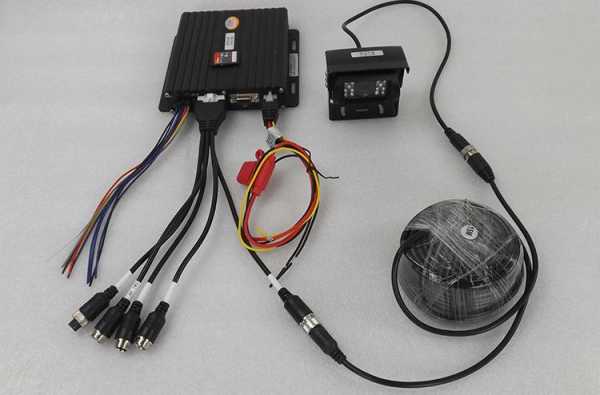

24v货车监控怎么接线

1、将原厂附件摄像头线束塞进后牌照灯钻孔内，然后直接卡进去；

2、拆下后备箱衬垫，拔出防水走线胶圈，用牵引铁丝拉出摄像头线束至后备箱内，把摄像头线束及数据接头引到胶圈走线孔去，最后再装回防水胶圈；

3、拆下后备箱左侧装饰衬板，将数据电源一体延长线与摄像头线束插接，顺着原车线束从尾部饰板内引出；

4、扒开后座左侧门边的密封胶条，走线牵引进后座舱内，将数据电源一体插头及剩余延长线一并拉出。复原后备箱，将延长线顺着门边的胶条塞入塑板缝隙内，一直到驾驶舱门边。拆下大灯下方的储物盒，穿过OBD接口上方，然后将接线口与导航仪的接口对接即可。

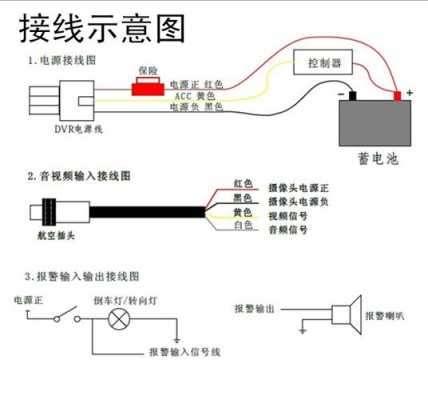

24v货车摄像头有四根线怎么接

24v货车摄像头有四根线货车摄像头四根线和三根线倒车摄像头四根线为1.红色电源为正；2.黄色视频为正；3.黑色电源为负；4.绿色视频为负。后备箱接线：通常情况下，单独的一条(大多为红色)接后尾灯正极。其余3根不用管。

四根线的是电源正极和负极，信号一根地线一根信号我，三根线的是电源正极和共用线和信号线。

24v电流表怎么接线

电压表的正极接电瓶的正极，负极接负极，充电器的正极接电流表的正极，电流表的负极接电瓶的正极，充电器的负极接电瓶的负极。

将电压表接在电瓶两端，将电流表串联在充电器与电瓶之间。

蓄电池，化学能转换成电能的装置叫化学电池，一般简称为电池。放电后，能够用充电的方式使内部活性物质再生--把电能储存为化学能;需要放电时再次把化学能转换为电能。将这类电池称为蓄电池(Storage Battery)，也称二次电池。

所谓蓄电池即是贮存化学能量，于必要时放出电能的一种电气化学设备。

电源正极接电流表正极，从电流表负极出来和负载的正极相连，然后从负载的负极出来与电源负极相连。

24v洗墙灯安装方法与接线

1、准备。安装洗墙灯之前，应把灯珠的烙铁跟铝基板焊接起来，然后查看安装要用的材料是否齐全以及是否有质量问题。如果发现问题应该及时进行更换货，最后需要准备好安装用的工具包。

2、检查。给焊接好的板做通电实验，看看是否有电流经过，以免安装好以后出现洗墙灯不亮的现象。如果没有电流经过的话，需要重新焊接。接下来把电源线焊接在铝基板的正负两端，并在两端实施灌胶，记住一定要牢固。

3、安装并接线。安装洗墙灯的时候需调试好它的角度，然后用螺丝锁紧固定。接下来连接电源线和洗墙灯，多余的线头需要用防水胶布缠绕起来。注意洗墙灯的串联数量应该在五条到六条，如果太多的话后端压降会增大。安装完后开始接线，注意出线的接口应用公母插，这样方便安装。接线完后需要检查线路，确认没有短路等现象才能使用。

到此，以上就是小编对于24v监控电源怎么接线图解的问题就介绍到这了，希望介绍的4点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
