烟感报警器485怎么接(声光报警器和手动报警按钮几根线)

保哥 323 0
  1. 烟感报警中。消防控制室的火灾报警装置到楼层显示盘,接线是什么。是几根
  2. 声光报警器和手动报警按钮几根线
  3. 消防总线,消防系统主机与烟感间是通过双绞线连接!双绞线上既提供功率又传输信号!我想知道这个是怎么实

烟感报警中。消防控制室的火灾报警装置到楼层显示盘,接线是什么。是几根

层显就是在一定的楼层显示一定的楼层的火灾情况! 一般需要四根线,两根电源、两根信号。

不同品牌的设备接线方法不一样,如果是总线通讯的层显直接把信号接在回路上就可以,如果是485通讯的层显需要直接把线引至控制室。

声光报警器和手动报警按钮几根线

声光报警器需要4根线,分别2根DC24V电源线,2根信号线。手动报警按钮一般也是4根线,2根信号、2根电话。消火栓按钮通常6根线,2根信号、2根启泵电源、2根启泵。将声光报警器的两条线接在一起即可。

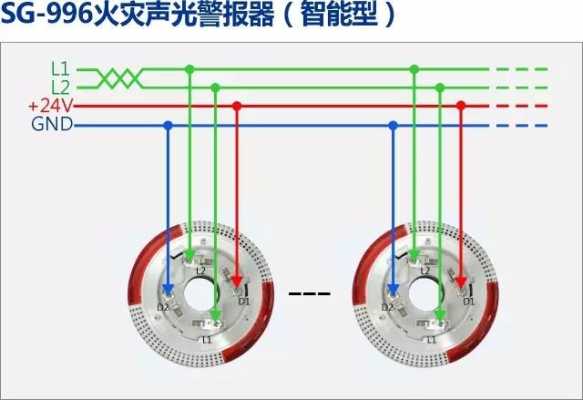

烟感报警器485怎么接(声光报警器和手动报警按钮几根线)-第1张图片-安保之家

声光警报器是设置在公共场所,当发生事故或者特殊情况时发出声音报警,并且发有闪灯闪烁以提醒人注意的设备,一般的声光警报器在消防系统中用的比较多。火灾声光警报器用于产生事故的现场的声音报警和闪光报警,尤其适用于报警时能见低或事故现场有烟雾产生的场所。可应用在所有DC24V电压工作的火灾报警控制系统、安防监控报警系统及其他报警系统中,只需接通DC24V电源即可工作,发出刺眼的闪光信号和大于85dB的声报警信号。

声光报警器和手动报警按钮一般需要两根线。
因为报警器需要接受来自报警按钮的信号,一根线连接按钮的触发端,一根线连接按钮的接地端。
在按钮按下时,两根线会传送信号给报警器,触发声光报警器响起警报。
需要注意的是,线的数量和接口形式可能是根据具体的产品设计而有所不同。

声光报警器和手动报警按钮的接线根据不同的制造商和型号而异,通常有以下常见的几种连接方式:

1. 2根线:该连接方式适用于简单的声光报警器和手动报警按钮。其中一根线用于正极,另一根线用于负极。

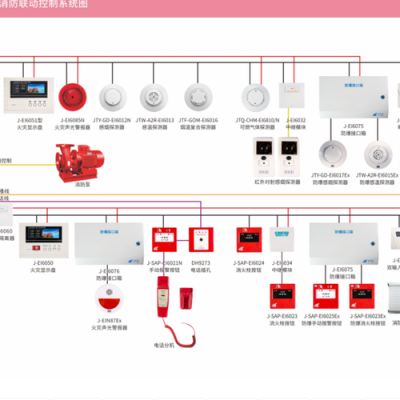

烟感报警器485怎么接(声光报警器和手动报警按钮几根线)-第2张图片-安保之家

2. 3根线:该连接方式适用于具备闪光灯功能的声光报警器。其中两根线用于正负极,另一根线用于控制闪光灯开关。

3. 4根线:该连接方式适用于带有多种模式可选的声光报警器。其中两根线用于正负极,另外两根线用于选择不同的报警模式。

4. 5或6根线:该连接方式适用于具有高级功能(如音量调节、静音、复位等)的声光报警器和手动报警按钮。

一般来说,声光报警器和手动报警按钮的接线数量不固定,取决于所使用的具体设备和配件。以下是一些典型的接线方式:1. 声光报警器:通常需要接电源线(一般是AC/DC24V或AC220V),以及一个或多个控制线(例如,开关量输出线或485线,等等)。

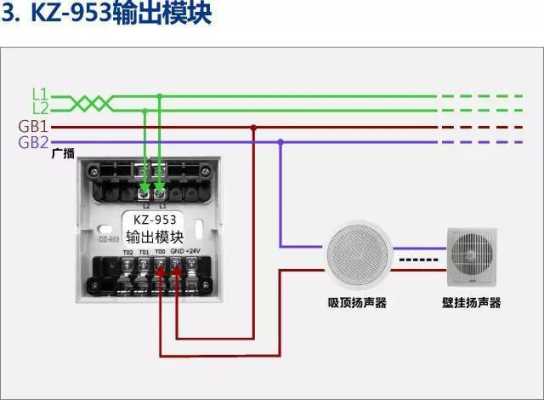

烟感报警器485怎么接(声光报警器和手动报警按钮几根线)-第3张图片-安保之家

2. 手动报警按钮:通常需要接电源线(可以是DC12V或AC220V),以及一个或多个控制线(例如,常开、常闭和公共线)。其中常开和常闭线路的作用是分别表示触发按钮和松开按钮时所处的状态,公共线则是两个状态线的共同接地线。

需要注意的是,以上只是一些典型的接线方式,具体的接线方法和数量可能因实际情况而有所不同。因此,在接线前应该充分了解设备说明书和接线图,确保正确地接线并保证设备的正常工作。最好请专业人士进行接线安装。

消防总线,消防系统主机与烟感间是通过双绞线连接!双绞线上既提供功率又传输信号!我想知道这个是怎么实

这个问题问的挺好,消防系统中用的是RS-485的通信协议,RS485采用差分方式传输,能有效抑制共模干扰,即使在强干扰环境下,其抗干扰能力远比普通电缆好,同一根线路相互之间不会发生干扰。另外使用双绞线施工也比较方便, 也可以节约成本。

到此,以上就是小编对于烟感报警器1234接哪两根线的问题就介绍到这了,希望介绍的3点解答对大家有用,有任何问题和不懂的,欢迎各位老师在评论区讨论,给我留言。
