小区单元门禁管理机接线方法，中控门禁辅助报警怎么接线的

1. 小区单元门禁管理机接线方法
2. 吉铃楼宇对讲接线方法

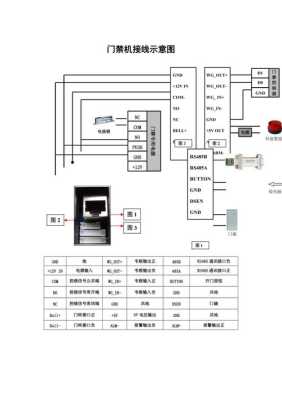

小区单元门禁管理机接线方法

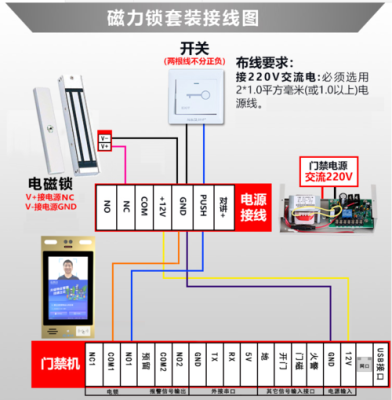

1、门禁主机上的+12V、GND端（门禁主机供电）接门禁电源的+12V、GND端。

2、电控锁正端接门禁电源的NO或NC端（视常开锁、常闭锁而定）；通常接法接到NC端（通电开锁，断电关锁）。电控锁负端接门禁电源的GND端。

3、门禁主机上的PUSH端（开门信号）接门禁电源的PUSH端。（门禁主机上开门信号标示是NO、NC的，通常接NO端至接门禁电源的PUSH端）。

4、另一端接出门按钮的话，出门按钮的2根连线接到门禁主机的出门按钮端和GND端；或者接入到门禁电源的PUSH端和GND端。

5、另一端接读卡器的话，读卡器连线接入门禁主机的对应信号端（一般接4个端子：12V、GND、DATA0、DATA1）。

1、共地法：用1条线或者屏蔽线将所有485设备的GND地连接起来，这样可以避免所有设备之间存在影响通讯的电势差。

2、终端电阻法：在最后一台485设备的485+和485-上并接120欧姆的终端电阻来改善通讯质量。

3、中间分段断开法：通过从中间断开来检查是否是设备负载过多通讯距离过长某台设备损害对整个通讯线路的影响等原因。

4、单独拉线法：单独简易暂时拉一条线到设备，这样可以用来排除是否是布线引起了通讯故障。

四门门禁控制器只带三组门禁，那么接三组空一组就可以了；

有的门禁系统没有门磁设备，没有报警设备，那么这些信号也不需要接；

再比如门禁控制器同时支持网络/RS485/韦根协议，那么看要求，系统采用哪种协议就接哪组端子，其他空着即可。

吉铃楼宇对讲接线方法

将主机的电源线连接至电源插座，并打开电源开关；

将分机的电源线连接至主机，并打开分机电源开关；

将分机的接线端子与主机的接线端子相连接；

将门铃的接线端子与主机的门铃接线端子相连接；

将门禁系统的接线端子与主机的门禁系统接线端子相连接；

检查所有连接是否牢固可靠； 分别按下面板上的门铃键和通话键，进行测试，确保接线正确无误。

到此，以上就是小编对于中控门禁辅助报警怎么接线的的问题就介绍到这了，希望介绍的2点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
