红外对射地址模块怎么接（红外对射的总线模块怎么接）

1. 红外对射地址码模块怎么接线
2. 红外对射的总线模块怎么接

红外对射地址码模块怎么接线

1. 红外对射地址码模块的接线方法是比较简单的。
2. 首先，我们需要将模块的VCC引脚连接到正极电源，一般是3.3V或5V电源；GND引脚连接到地线，即负极电源；OUT引脚连接到单片机或其他接收设备的输入引脚。
3. 此外，还需要注意模块的工作电流和电压范围，确保接线时不会超过其额定值。
4. 红外对射地址码模块是一种常用的红外传感器模块，可以用于检测物体的接近或通过。
除了接线，我们还需要编写相应的代码来读取模块输出的信号，并进行相应的处理和判断。
在实际应用中，可以根据具体需求进行接线和编程的调整，以实现不同的功能。

红外对射地址码模块的接线方式可能因制造商和具体型号而有所不同，无法给出精确的接线说明。以下是一般常见的红外对射地址码模块接线的基本步骤：

1. 确认引脚定义：查阅地址码模块的技术规格或引脚定义图，确认每个引脚的功能。通常，红外对射地址码模块包含电源引脚（VCC和GND）、信号输出引脚（OUT）和其他可能的引脚。

2. 连接电源：将地址码模块的电源引脚与供电电源连接。通常，VCC接5V电源，GND接地线。

3. 连接信号输出：将地址码模块的信号输出引脚与接收设备（如控制器或其他电路）的输入引脚相连。通常，OUT引脚提供红外光信号，可以连接到数字输入引脚或其他合适的接收电路。

4. 额外连接（如有）：根据具体型号的说明，可能需要进行其他连接，如编码设置、配置引脚或其他外设连接。

红外对射的总线模块怎么接

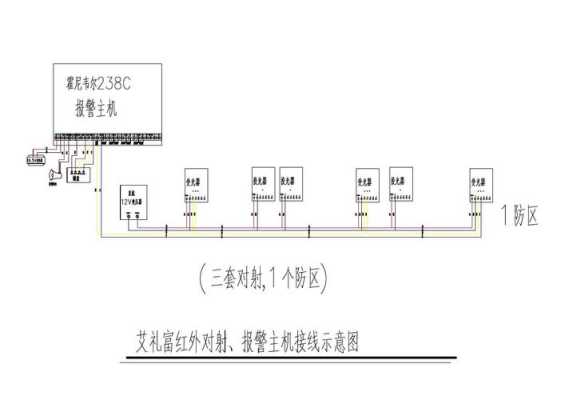

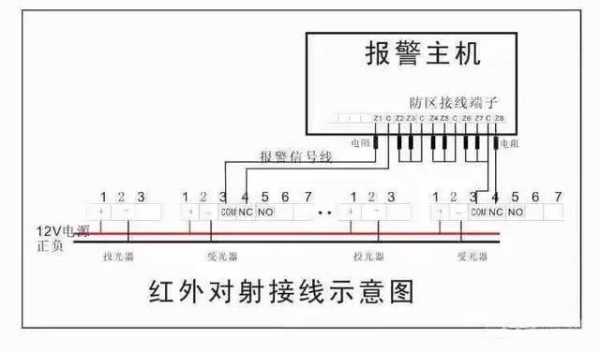

对射总线布线接线方法:

1、布放线缆前应对其进⾏绝缘测试，电线、电缆线间和线对地间绝缘电阻值必须⼤于0.5MΩ，测试合格后⽅可敷设。

2、布放线缆应排列整齐，不拧绞，尽量减少交叉，交叉处粗线在下，细线在上.

3、管内线缆不得有接头，接头必须在盒(箱)处连接。

4、所敷设的线缆两端必须做好标记。

5、线管不能直接进⼊设备接线盒内时，线管出线⼝与设备接线之间，必须采⽤⾦属软管过渡连接，软管长度不得超过1m，并不得将线缆直接裸露。

拓展资料

红外对射安装及初调

1、将不锈钢⽀架固定于墙上，将预留在盒内的导线从管内穿出⽤剥线钳剥去绝缘外⽪，露出线芯10mm～15mm(注意不要碰掉线号套管)，将盒内的线缆引出，压接在探测器的接线端⼦上，将余线缆盘回盒内，将探测器底座⽤螺钉固定在盒上。固定要牢固可靠。

2、主动红外探测器在安装时，收、发装置应相互正对，且中间不得有遮挡物。

1. 红外对射的总线模块可以通过以下方式接入。
2. 首先，将总线模块的VCC引脚连接到正电源，一般为3.3V或5V。
接着，将GND引脚连接到地线。
然后，将总线模块的信号引脚连接到微控制器或其他设备的GPIO引脚。
最后，根据总线模块的具体规格，可能还需要连接其他引脚，如使能引脚或中断引脚。
3. 此外，为了确保通信的稳定性，还需要注意总线模块与其他设备之间的距离和位置。
避免遮挡或干扰物，以确保红外信号的正常传输。
同时，根据需要，可能还需要进行一些额外的设置和配置，如波特率、通信协议等。
总之，接入红外对射的总线模块需要连接电源、地线和信号引脚，并根据具体规格进行其他必要的连接和设置。

到此，以上就是小编对于红外对射地址模块怎么接线的问题就介绍到这了，希望介绍的2点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
