  1. 监控上墙设置步骤
  2. 监控解码器和主机是怎么连接的
  3. 监控拼接屏显示的图像有彩条是什么原因

监控上墙设置步骤

有几种墙上安装方式,墙里下管,墙面铺设线槽,墙面布管穿线

具体以下是一般的步骤:

监控怎么样连接拼接屏(监控怎么样连接拼接屏幕)-第1张图片-安保之家

1. 准备监控设备:确保你已经安装好监控摄像头,并将其连接到监控系统的录像机或网络视频录像机(NVR)。

2. 连接显示器:将显示器连接到监控系统的输出端口。这可以是HDMI、VGA或其他类型的视频输出接口。

3. 打开监控系统:启动监控系统并登录到相关的管理界面。这通常需要输入用户名和密码。

4. 导航至上墙设置:在管理界面中,找到相关设置选项。这可能被称为“上墙设置”、“屏幕布局”或类似的名称。

监控怎么样连接拼接屏(监控怎么样连接拼接屏幕)-第2张图片-安保之家

5. 选择布局模式:根据你想要展示的监控画面数量和排列方式,选择适当的布局模式。通常可以选择单画面、分割屏幕或自定义布局等选项。

6. 分配摄像头:将每个摄像头分配给相应的屏幕位置。这通常涉及拖拽和放置摄像头图标或选择对应的通道号码。

7. 调整画面参数:根据需要,你可以调整每个画面的亮度、对比度、色彩等参数,以获得最佳显示效果。

8. 保存设置:完成上墙设置后,确保保存设置以应用更改。

监控怎么样连接拼接屏(监控怎么样连接拼接屏幕)-第3张图片-安保之家

监控系统的上墙设置步骤可能会因具体的监控设备和软件而有所不同。以下是一般的监控上墙设置步骤:

1. 准备工作:确保您已经安装和连接好监控摄像头,并将其与监控系统的主机或服务器相连接。

2. 连接监控墙:使用HDMI、DVI、VGA等适配器,将监控主机或服务器与监控墙的显示设备(例如液晶屏幕、拼接墙)相连接。

3. 调整显示设置:进入监控系统的设置界面(通常是通过监控软件的登录页面或主界面访问),找到“显示设置”或类似选项。在该设置中,您可以选择配置监控墙的布局、分辨率、屏幕分割等。

4. 增加监控画面:根据您的需要,在监控系统中添加和配置监控摄像头的画面。通常会有一个“摄像头管理”或类似选项,您可以在其中添加、命名和配置摄像头。

要设置监控上墙,首先需要安装监控摄像头,并将其连接到监控系统。然后,在监控系统中设置监控区域和监控参数,如录像时间、分辨率等。

接下来,将监控系统连接到显示屏或投影仪,并调整显示效果。

最后,测试监控系统是否正常工作,并根据需要进行调整和优化。这些步骤可以确保监控画面清晰、稳定,并能够实时显示在墙上,以提供有效的监控和安全保障。

监控解码器和主机是怎么连接的

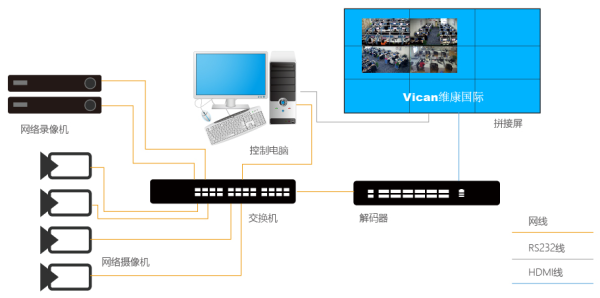

摄像头(网络方式)接入录像机采集数据,录像机视频信号(一般HDMI)接入解码器,最后通过解码器接入拼接屏显示监控画面。

解码器里的485 a为正 b为负 接到485转换器(又叫码转)的对应接线柱上,插到电脑的com口上,在监控软件里依照解码器支持的协议和波特率设置好就能控制云台和摄像机,如果是硬盘录像机,有485接线柱。

如果你的电脑没有com口,你看看主板上有没有com扩展针脚,有的话买根线接出来就可以,没有,可以买com-usb的转换线,就可以使用。

监控拼接屏显示的图像有彩条是什么原因

你说的彩条是贯穿全屏的、有颜色、粗细不一的线条对吧?

你得先确定一问题:彩条是有监控画面的时候才有吗?

如果不上信号,拼接屏开机是否也会有彩条?

如果不上信号,没有彩条的话,说明不是拼接屏的问题,反之则是拼接屏故障。这属于亮线,或者可以发几张图片给我,有图片的话更好判断。

到此,以上就是小编对于监控怎么样连接拼接屏幕的问题就介绍到这了,希望介绍的3点解答对大家有用,有任何问题和不懂的,欢迎各位老师在评论区讨论,给我留言。
