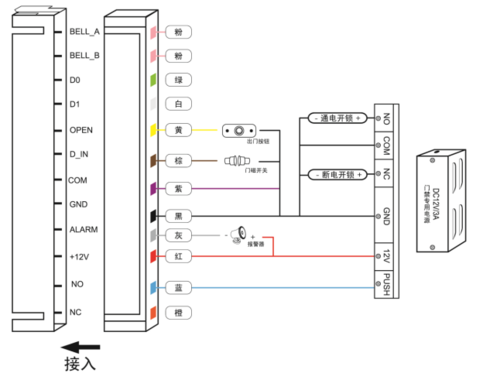

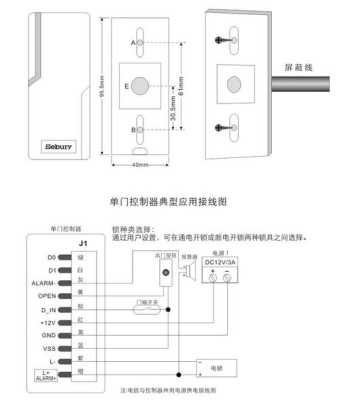

磁力锁与读卡器如何接线
分体式门禁系统，磁力锁与读卡器都是和门禁控制器连接，磁力锁与门锁输出相连，注意正负极；读卡器有5根线与门禁控制器相连，其中，红色线接电源正极、黑线接电源负极、绿线接韦根D0、白线接韦根D1、棕色线接LED指示灯输出，常规的韦根格式读卡器接线就是这样。

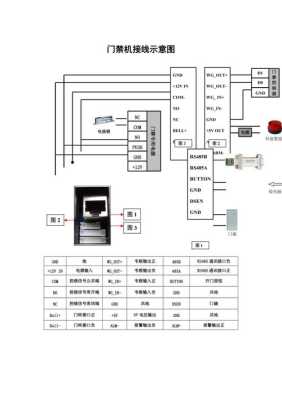

门禁接线正确的接法
需要按照以下步骤进行：
首先将外壳和前盖拆开，确保门禁主机的内部线路没有接触到电源。
当前，门禁主机的常闭线（通常标记为NC）和常开线（通常标记为NO）都需要连接到电磁锁中。
将外壳和前盖放回到门禁主机上，然后连接电源线。门禁主机的电源应与外部电源相连。
连接读卡器，通常使用网络线（RJ45）连接。其中，T-和T+线连接到读卡器的负极和正极，另外的两个线（R-和R+）被连接到读卡器的接收端和发送端上。
最后，将门禁主机和读卡器连接到网络中，通常需要使用网络线和网口将门禁主机和读卡器连接到网络交换机或路由器上。
需要注意的是，门禁接线时应仔细查看门禁主机的接线图，确保电磁锁、电源、读卡器、网络等各个组件安装正确、连接稳固。否则，可能会出现门禁无法使用、线路短路等故障问题。另外，在门禁电路的调试和维修过程中，也需要严格按照门禁主机的使用说明书要求进行操作。
门禁读卡器线怎么接
首先，将读卡器的电源线连接到电源适配器或电源控制器上，确保电源供应正常。
然后，将读卡器的数据线连接到门禁控制器或接口设备上，以实现数据传输。
接下来，根据具体需求，将读卡器的开关量输出线连接到门禁系统的开关量输入端口，以实现开门信号的传递。
最后，根据读卡器的规格和要求，连接地线和其他必要的线路，确保系统的稳定性和安全性。在接线过程中，应仔细阅读设备的说明书，并确保正确连接，以避免损坏设备或导致系统故障。
hid门禁接线说明
HID门禁接线是一种常用的安全控制设备，用于控制进出门禁区域。它需要连接电源、门磁、开关按钮和控制器等设备。其中，电源连接门禁的电源输入，门磁连接门的开关状态，开关按钮连接进出门控制，控制器连接门禁控制器。正确接线可以保证门禁设备正常工作，确保门禁区域的安全性。
HID门禁系统的接线说明包括以下几个方面：
首先，需要将门禁控制器与电源连接，确保供电正常；
其次，将门禁读卡器与控制器连接，通常使用Wiegand接口；
然后，将门锁与控制器连接，以实现开关门的功能；
最后，还需要连接门磁、报警器等附属设备，以增强门禁系统的安全性和功能。在接线过程中，需要注意正确连接各个接口，确保信号传输正常，同时遵循相关安全规范和操作指南。
ic读卡器怎么接线
Ic读卡器一般红色接12Ⅴ正极，黑色接12Ⅴ负极，白色接控制线路板的D0，绿色线接控制线路板的D1
现在的ic读卡器一般都是四根线:d0,d1,gnd,+12v,如果是三根的线就不是通用门禁标准.指纹考勤机输出的都是标准韦根26或韦根34,也是四根线,d0,d1,gnd,+12v,所以只需要接这四根线与门禁机对应接上就可以了,如果是三根线的门禁可能只需要接d0,d1,gnd,这三根线,+12v需要单独接电源.
到此，以上就是小编对于门禁读卡器怎么接线图的问题就介绍到这了，希望介绍的5点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
