求教:摄像机,光端机,光缆,录像机之间如何连接,越详细越好。好像还有光跳线,终端盒。用得着么
首先摄像机到机房辅一条光纤,摄像机端到摄像机跟前的弱电箱,机房端到机柜(也就是放硬盘录像机的机柜)。
然后机房端的光纤进光纤盒(多路的会有配线架)这个是要光纤熔接到光纤盒里的,然后光纤盒出来有一条光纤跳线接到光端机,然后光端机再用视频跳线(就是我们通常用的带BNC接头的视频跳线)接到硬盘录像机。
摄像机端:光纤进弱电箱里的光纤盒(也是要熔接的)然后出来和主机房一端是一样的有一个光端机然后再用跳线到摄像机。
光纤跳线可以直接连接光端机
摄像头--(视频线,控制线)--光端机发射--(光纤跳线)--终端盒(面板有耦合器,里面有尾纤,熔接到纤芯上)--光缆------------------------------光缆--终端盒(面板有耦合器,里面有尾纤,熔接到纤芯上)--(光纤跳线)---光端机接收--(视频线,控制线)--硬盘录像机--监视器,键盘。
监控系统安装步骤
监控的前端设备和后端设备这两大部分组成,前端设备通常由摄像机、手动或电动镜头、云台、防护罩、监听器、报警探测器和多功能解码器等部件组成。安装监控设备的方法如下:
1、先确定监控安装的位置及数量,线材使用数量,硬盘录像机路数等参数,确定相应设备参数及清单后,到附近科技市场安装设备清单进行采购。
2、设备采购完成后先根据之前设计好的摄像机安装位置及监控主机安装位置进行布线,有天花板的地方尽量从天花板上边走线,不留明线。没有天花板的地方可使用线管或线槽,美观大方。
3、线路铺设完毕后开始根据之前设计的点位安装监控摄像机和12V电源,监控摄像机需要摄像机支架及自攻丝固定,此时需要用冲击钻先在墙上墙上打好孔,塞好涨塞,用自攻丝固定好摄像机支架。然后将摄像机安装到支架万向节上。
4、前端监控设备安装完毕后,可是安装后端设备。第一种方案采用视频采集卡,将视频采集卡安装到超市电脑的PCI插槽里,使用电脑主机硬盘进行视频存储。
扩展资料:

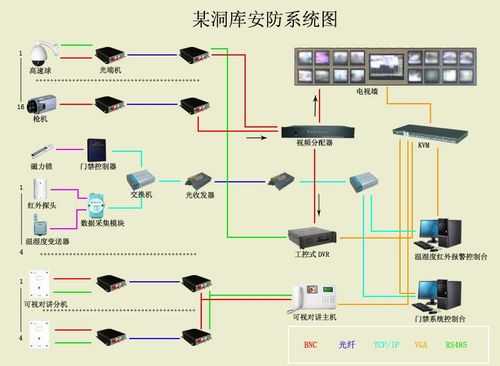

监控不单纯指闭路电视监控系统,但传统意义上说的监控系统由前端摄像机(包括:半球摄像机、红外摄像机、一体机等)加中端设备(光端机、网络视频服务器等)加后端的设备主机(硬盘录像机、矩阵等)(第三代监控系统一个监控管理平台就能代替传统设备)组成。
典型的电视监控系统主要由前端监视设备、传输设备、后端存储、控制及显示设备这五大部分组成,其中后端设备可进一步分为中心控制设备和分控制设备。前、后端设备有多种构成方式,它们之间的联系(也可称作传输系统)可通过电缆、光纤、微波等多种方式来实现。
在克服热辐射红外灯缺点方面进行了许多努力,首先是研制和应用了高通红外滤波钢化玻璃。波长愈长,红暴愈小,甚至可达到全无红暴,但是,红外光的效率愈低,红外灯发热就愈高。红外玻璃的波长可根据用户对红暴要求高低加以选择。
一般而言,相同有效辐照距离时,对红暴要求愈高,造价愈高。红外玻璃经过钢化,可以耐受急冷急热的变化,在内部红外灯泡由于可见光滤除的部分,转化产生热量,温度会很高,外部冷风及雨雪的突袭下,急冷而不致损坏。
到此,以上就是小编对于光端机怎么进入硬盘录像机系统的问题就介绍到这了,希望介绍的3点解答对大家有用,有任何问题和不懂的,欢迎各位老师在评论区讨论,给我留言。
