bnc50接头接法

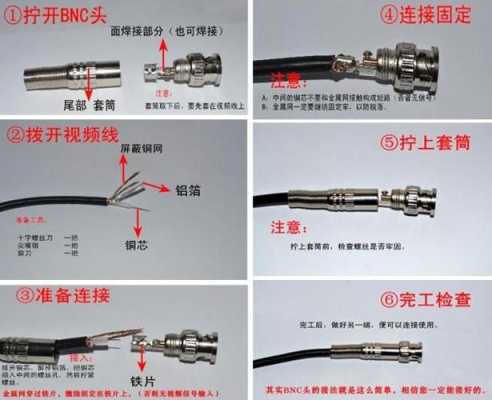

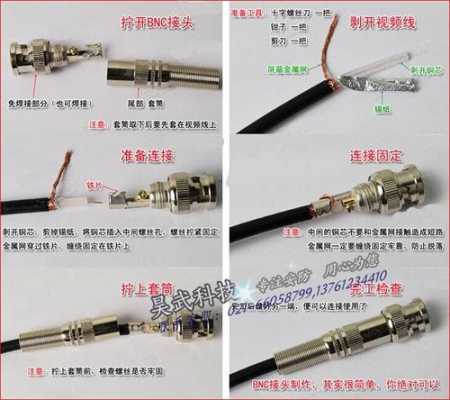

一、将烙铁插入电预热；将准备好的烙铁，电缆，BNC头，尖嘴钳等工具放在一边备用。
二、用剥线钳将视频同轴电缆剥开约1cm，然后用刀片将包有铜芯的塑料切掉，露出约0.5cm的铜芯。
若电缆屏蔽层较好，线网较多，可将屏蔽层适当剪去，便于穿入BNC负极。
然后将BNC负极与电缆屏蔽层拧在一起，铜芯和屏蔽层用焊枪焊接少量锡。
三：将BNC外壳的尾部穿过电缆，将铜芯插入BNC头中间的小孔中，即BNC的正极，屏蔽层附着在BNC头的负极上，用钳子掐紧，固定，然后开始焊接。
四：焊接完成后，用万用表测试绝缘和导通。数控接头母头测试连接是否正确。
到目前为止，一个完美实用的BNC头已经做好了。两端做同一个头，就成了视频线，直接连接摄像机和监控器，或者摄像机和DVR。

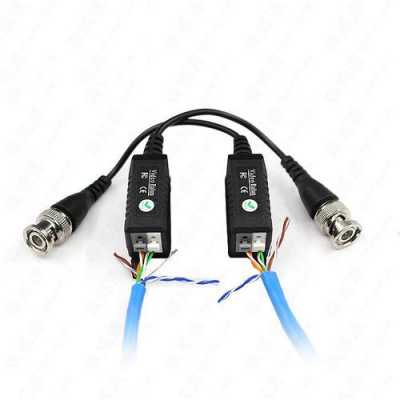

bnc接头怎样改网络接头
回答如下：将bnc接头改为网络接头需要以下步骤：
1. 确认需要连接的设备是否支持网络接头（如RJ45接头）。
2. 使用剥线钳将bnc接头两端的电缆外皮剥开，露出内部的铜线。
3. 使用剪刀或线剪将铜线剪断，注意不要伤及电缆外皮。
4. 将网络接头（如RJ45接头）插入剥开的电缆末端，确保铜线与接头内部的插针相连接。
5. 使用压线钳将接头压紧，确保插针与铜线紧密接触。
6. 重复以上步骤，将另一端的bnc接头也改为网络接头。
7. 将改好接头的电缆分别连接到需要连接的设备上。
8. 测试网络连接是否正常，如有异常需要检查接头是否安装正确。
将BNC接头更改为网络接头需要一些基本的工具和步骤。下面是具体的操作步骤：
你需要准备以下工具：
1. BNC接头离线5-3千欧姆网络隔离器；
2. 网络接口卡的驱动程序光盘；
3. 铅笔；
4. 工具包。
操作步骤：
BNC接口是监控线的接口,首先将BNC视频线接头旋转拧下来,拿过视频线,记住如果线需要过墙或者穿过孔洞,一定要先穿线,穿好后铜芯露出约3mm,铜芯包塑露出约7mm,把屏蔽网铜丝拧成一股。然后先套入BNC接头后半部分,不然接好线后无法套入,这是一很简单的问题,但是由于只顾于接线常常会被人忘记这一步骤,这就会导致重新接线。
首先将BNC视频线接头旋转拧下来,拿过视频线,记住如果线需要过墙或者穿过孔洞,一定要先穿线,穿好后铜芯露出约3mm,铜芯包塑露出约7mm,把屏蔽网铜丝拧成一股。然后先套入BNC接头后半部分即可。
可以采取以下步骤:
1. 确认电缆规格。首先需要确认要改接的同轴电缆的规格参数,主要包括电缆的阻抗(常见为50欧姆或75欧姆)和电缆的外径。这会决定选择何种网络接头及其适配器。
2. 选择网络接头。常用的网络接头有RJ45、RJ11、USB等类型。其中,RJ45是最常用的以太网网线接头,RJ11用于电话线,USB用于各种USB线。需根据实际网络环境选择对应的接头类型。
3. 准备改接工具。主要需要同轴电缆剥线钳、接头、热熔胶带和热缩管等。剥线钳用于剥离同轴电缆表层,接头用于连接电缆与新接头,热熔胶带和热缩管用于绝缘和保护。
4. 剥离同轴电缆。使用剥线钳剥离同轴电缆约0.5-1厘米的表层,露出里层的中心导线和屏蔽层网状导线。剥离时要尽量不损伤导线。
5. 连接导线与接头。将中心导线与网络接头的中央针脚连接,屏蔽层导线与接头的外部针脚连接。如果是复合接头,则根据导线颜色对应连接。可以先焊接后用绝缘胶布包扎牢固。
6. 包扎并修整。用热熔胶带将连接处连同部分裸露的导线包扎,然后套上热缩管,通电加热使其收缩包扎连接处。fixes并修剪热缩管及冗余导线。
7. 测试连接。使用网线测试器或直接插入网络设备测试,检查是否有短路及网络连接正常。如果一切正常则改接完成,否则重新检查各接头连接并重新操作。
到此，以上就是小编对于视频屏蔽线怎么接的问题就介绍到这了，希望介绍的2点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
