视频摄像机线怎么接（摄像头四个线怎么接）

1. 摄像头怎么接，后面有三根线
2. 摄像头四个线怎么接
3. 监控电源线怎么接

摄像头怎么接，后面有三根线

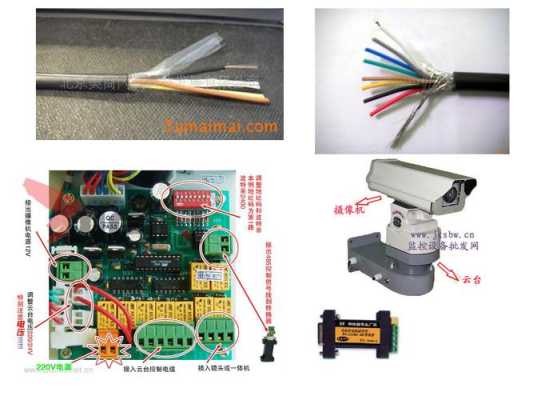

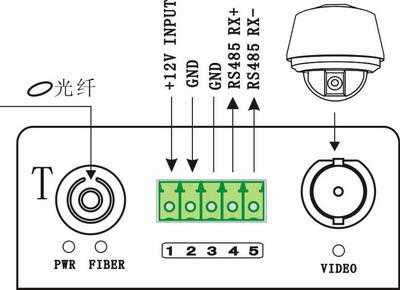

三根线的应该是高速球或者普通云台摄像机，三根线分别是电源线、视频线、信号控制线，一般线的外皮上都带有标签纸，上面会有标注。视频线不用说了，看线的接头也能知道；电源线一般是红、黑两股的护套线，当然红为正极，黑为负极；控制线标签上会用485+和485-来表示；

摄像头四个线怎么接

监控摄像头的接线方法：

1、一般监控摄像头尾线有两个接头，分别是电源插头和视频输出插头；

2、圆形5.5mm插头为DC12V供电插头，直接连接电源适配器给摄像机供电；

3、Q9头为摄像机视频输出插头，连接视频线做好的公头。调试方法1. 打开摄像机自动电子快门功能2.用控制器将镜头光圈调到最大3.将摄像机对准30米以外的物体,聚焦调至无穷远处（大部分镜头是面对镜头将前面的聚焦调节环顺时针旋转到头)4.用控制器调整镜头变焦将景物推至最远,调整镜头后截距使景物最清楚5.用控制器调整镜头变焦将景物拉,微调镜头聚焦使景物最清楚6. 重复4-5步数遍,直至景物在镜头变焦过程中始终清楚

监控电源线怎么接

监控摄像头用导线，其额定电压应大于线路的工作电压，导线的绝缘体应符合线路的安装方式和敷设的环境条件。导线的横截面积应能满足供电和机械强度的要求。配线时应尽量避免导线有接头。摄像头其接头应该采用压线或焊接，导线连接和分支处不应受机械力的作用。信号线不能与大功率电力线平行，如因环境所限，应该平行走线。

因为距离在35米也不算太远，我建议A方案，便于维护，C方案还需要考虑变压器的防水安全。电源安装点有两种，一可设在监控点，二可以设在机房。如设在监控点，如B方案，这样布线成本相关低一点，一般一根220V总电源过去，中间接十几个探头没问题。而且变压器距探头比较近，电流损耗比较低，图像相关稳定。但是，在监控点附近，要有好的地点，相关安全的点安放电源，有时候比较麻烦，尤其是室外时，容易被水湿到，这个时候最好加个防水线盒，以起到保护作用。

不过维护相关麻烦一点，特别是在高处或者是天花板上面，爬上爬下，穿天花板，不好受啊。

如设电源安置在机房里，如A，C方案，布线成本要多好几倍，（这里指的是光电源线），这样就是一个变压器，一根线到探头，而且12V电流在长距离传输过程中肯定不稳定的，线好一点可能相对稳定一点。

这种方法，维护比较方便，在机房里面。不过只适合近距离的监控点，或者小型监控工程。一般用直流，远距离（100米以上）供电时最好用交流。这里要说明的是，有些朋友喜欢用网线，这样做成本省了不是一点，布线也简单的多，一根网线，四组线，一组电源，一组视频，一组控制。

运气好的时候可能没什么大问题，问题要来的时候就相当麻烦。

这类也只适合近距离的，最好在30米以内的。

还有些朋友喜欢一个12V源上拖三四个探头，这种作法也是不可取的。

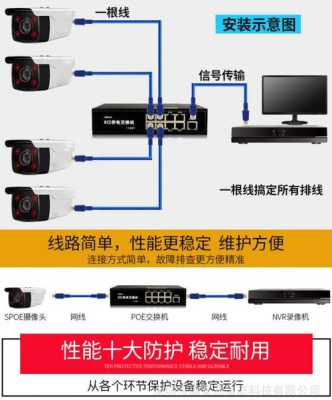

监控电源线有Poe供电和单独供电两种接法，第一种是采用poe交换机和poe摄像头，他们通过一嗝儿网线在传输数据信号的同时，将电源源也传送到poe摄像头上，第二种是采用单独电源的方式，将电源适配器插头和摄像头的电源插头连接在一起，单独喂摄像头进行供电

到此，以上就是小编对于视频摄像机线怎么接图解的问题就介绍到这了，希望介绍的3点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
