  1. 中控f7门禁主机接线方法详解
  2. 行车控制箱线路接法
  3. la4-2h控制盒与接触器接线方法
  4. 10多个接触器按钮控制箱怎么接线

中控f7门禁主机接线方法详解

中控f7门禁主机接线方法如下

GND:接地(接门禁电源的GND);12V:接电源门禁电源的12V,为门禁主机提供12V的电压;COM:公共端;NO:通电上锁(接门禁电源的PUSH);NC:断电开锁,AL+:警报器正极;AL-:警报器负极;BUT:按钮;B+:门铃正极;B-:门铃负极;

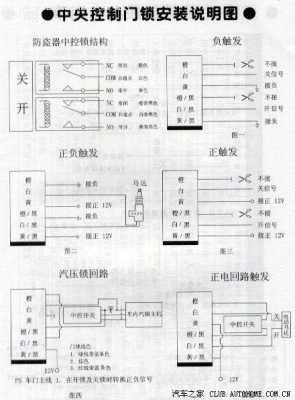

中控盒与主机怎么接线(行车控制箱线路接法)-第1张图片-安保之家

这里要注意的是:要把COM口和GND口用一根线连接起来。

行车控制箱线路接法

1、 N、L接127电源。 2、 KA1-3接乳化液控制电源3号,KA1-1接乳化液控制电源1号。控制线好1、2、3,开关内1、2、9。 3、 KA4-3接主电机控制电源3号,KA4-1接主电机控制电源1号。控制线好1、2、3,开关内1、2、9。 4、 上机头电铃(1号接L,2号接N)接电源,3好接KA3-1。 5、 断电刹张紧装置1好接COM,2好接X33。 6、 温度传感器1接+24V,2接COM,3接X27。(传感器内1接+V、2接2K1、3接3K2)。 7、 电磁换向阀1接+24V,2接KA2-3。 8、 过位、松绳、急停1号线接COM、2号线接X30、3号线接X27、4号线接X14。(进入语音箱)。

行车线路接法是将空开连接在左边,而配电箱是在右边;3、将室内每个电路,与配电箱内部找到合适位置,进行连接;4、连接时,不可出现接头,且弯曲度要保持一致;5、控制好各个电线的间距,并捆绑好。

一般的动力配电箱进线是采用五线制,即A、B、C三路相线(一般颜色为黄绿红),一路零线(颜色浅蓝),一路地线(颜色黄色带绿条纹)。

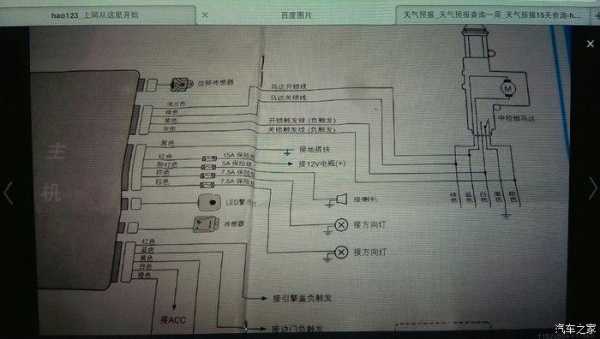

中控盒与主机怎么接线(行车控制箱线路接法)-第2张图片-安保之家

la4-2h控制盒与接触器接线方法

用LA4-2H按钮的一对常闭按钮(即停止开关)的一端接到火线上,另一端与LA4-2H按钮的另一对常开按钮(即启动开关)的一端相连,常开按钮的另一端接到CJX2-3210交流接触器线圈的一端,线圈的另一端接到零线上.最后选CJX2-3210交流接触器的一对常开与LA4-2H按钮的常开按钮(即启动开关)的两端相连就行了.

10多个接触器按钮控制箱怎么接线

10多个接触器按扭控制箱的接线方法如下:

①根据交流接触器的功能确定接线,即交流接触器的线圈电压是否相同,交流接触器是点动接还直动按扭,是点加直动,接线方法是有所不同,以直动为例,线圈电压相同说明接线方法。

②交流接触器的线圈有两个接线端子A1和A2,将10多个交流接器的A2端连在一起与电源的一根线连在一起,电源的另一根线与所有停上按扭的一个端子连一起,停止按扭的另一个端子与所对应控制交流接触的启动按扭相连,再从启动控扭回到各自控制交流接触器线圈的A1端,然后将各自对应的交流接触器辅助常开与所对应的启动按扭并联。

中控盒与主机怎么接线(行车控制箱线路接法)-第3张图片-安保之家

到此,以上就是小编对于中控盒与主机怎么接线图解的问题就介绍到这了,希望介绍的4点解答对大家有用,有任何问题和不懂的,欢迎各位老师在评论区讨论,给我留言。
