门禁双面刷卡怎样接线
门禁双面刷卡的接线方式应该根据具体的门禁设备来定。
通常而言，门禁双面刷卡的接线需要连接在门禁主控制器上。
具体的接线方法和步骤可以参考门禁设备的使用说明书或者由专业人员进行安装和调试。
如果接线不正确可能会导致门禁设备无法正常使用，甚至损坏设备。
因此，在进行门禁双面刷卡接线之前，应根据设备说明书或求助于专业人员。
门禁双面刷卡应采用独立接线方式门禁双面刷卡电路复杂，为了保证其正常运行，需要采用独立接线方式。
如果采用串联接线方式，可能会影响门禁的使用效果，导致刷卡不能识别或者其他故障。
门禁双面刷卡的独立接线方式具体包括哪些步骤？第一步是连接电源，将门禁电源与系统电源相连接；第二步是连接读卡器，将读卡器与门禁系统板连接；第三步是连接锁体，将锁体与门禁系统板连接；第四步是测试，测试门禁系统是否能正常使用。
接线前，还需了解门禁双面刷卡的具体电路原理，确保接线正确。
将门禁双读卡器的电源线接到电源上,将通讯线接到门禁控制器的网口上。
2.
将门禁双读卡器的读卡器线分别接到门内和门外的读卡器上。
3.
将门禁双读卡器的继电器线分别接到门内和门外的继电器上。
4.
将门禁双读卡器的报警线接到报警器上
门禁双面刷卡需要接线时，需要分为三个部分：电源接线、继电器接线和双面刷卡器接线。
首先，电源线需要接到供电设备上，继电器接线需要连接门禁控制器的COM和NO端口，而双面刷卡器的接线需要将正负极连接到门禁控制器的刷卡模块上。
这样就能够实现门禁的正常运行，确保双面刷卡功能的使用。

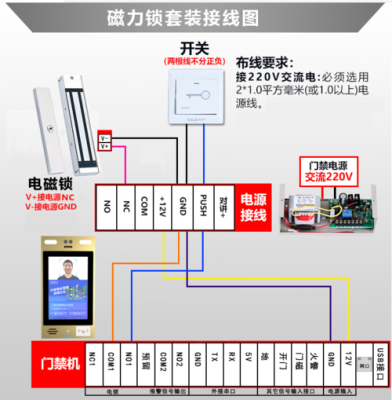

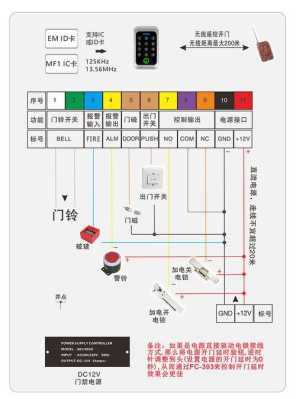

门禁电磁锁，一体化读卡器，开关电源，他三个之间的接线方法
1、真正的门禁一体化电磁锁，只有2条线接，就是红色和黑色， 接入DC12V弱电，红色接正，黑色接负。发卡在门紧锁上直接发。 2，你问的可能是简易型门禁的接线法。 如果是简易型门禁，要外接电磁锁，那就需要通过开关电源。 开关电源正极要接入门禁的正极， 通过门禁再接电磁锁的正极， 门禁的负极和电磁锁的负极共同接在开关电源的负极， 也就是GND这个接点。 需要注意的是，门禁的开关电源都比较大，使用的是电源板输出，下面一般会带一个12V7a左右的蓄电池，电源板上面有很多个接点，要注意不要接错，否则，电磁锁可能就烧掉了。
门禁读卡器6芯接线方法
门禁读卡器6芯线
1和2芯 连接电源正负
3和4芯 连接数据传输
5和6芯 连接通行状态灯
1.开关按钮连线。两个开关按钮一端连在JP1接口接地端口，开关按钮1连接JP1接口OP1端口，开关按钮2连接JP1接口OP2端口。
2.电源接线。一个电源箱的6个端口，2端口NC分别与电锁1的正负极连接，4端口+12V与JP1接口中电源正极+V端口连接，电源端口5GND、6PUSH分别与JP1接口继电器输出端口LS1，LS1‘连接。另一个电源箱4端口弃用，5、6端口分别与JP1接口继电器输出端口LS2，LS2’连接。
3.电锁连线。两个电锁正负极分别与两个电源的2、3端口相连，电锁磁端口接JP1接口GND端口，电锁门端口分别与JP1接口门磁端口MC1、MC2连接。
4.读卡器连线。两个读卡器的布线情况相同，分别与JP2、JP3接口中+V、GND、DATA0、DATA1端口相连，包括两根电源连线，两根W26数据线。
5.通讯器连线。通讯器GND、485-、485+端口分别与JP4接口中的接地端口GND、RS485通讯负、RS485通讯正接口连接。
