如何分辨单模和多模光纤
3个办法来辨别光纤收发器的单多模类型:
1.从光头分辨拔下光纤收发器光头防尘帽看光头里面接口器件颜色,单模的TX和RX接口的内侧涂有白色陶瓷.,多模接口是棕色的。
2.从型号来区分:一般看型号里面是否有S和M,S表示单模,M表示多模。
3.如果已经装上使用,则可以看光纤跳线的颜色,桔红色是多模的,黄色是单模的小提示:单模收发器就可以在单模光纤和多模光纤下都能工作,多模光纤收发器则不能在单模光纤下工作。另外市面还有单多模转换器设备。可以解决单模光纤和多模光纤的互换。
如何区分单模光纤与多模光纤

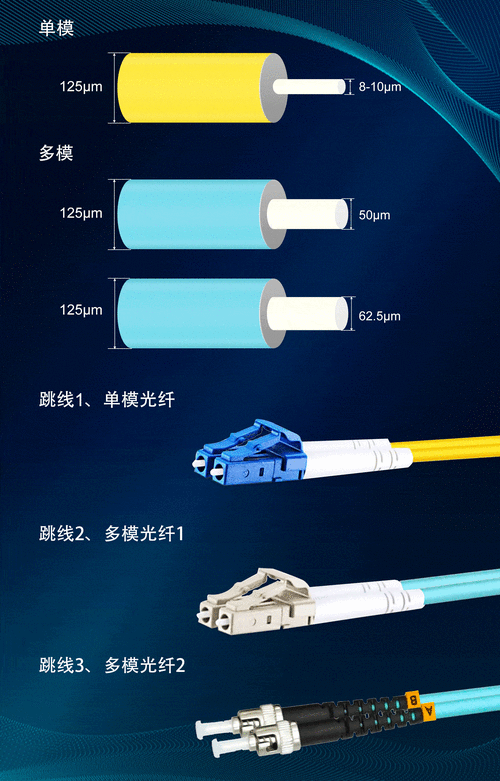

通过光纤内芯直径的大小可以区分单模光纤与多模光纤。
单模光纤的内芯直径很小(通常在8.3-10微米之间),只能传输一条光信号,具有高的传输速率和远距离传输能力,适用于长距离通信、数据传输等需要高速率和高质量信号的场合。
而多模光纤的内芯直径很大(通常在50-62.5微米之间),可以同时传输多条光信号,适用于较短距离的通信(如局域网)、多媒体视频传输等,但相对于单模光纤而言,其传输速率和传输距离都比较有限。
除了内芯直径大小外,单模光纤和多模光纤的相关参数(如色散、损耗等)也略有不同。
因此,在实际使用中需要根据实际需求和应用场景选择适合的光纤。
可以通过两者的传输方式进行区分。
首先,单模光纤传输的是单个光波,因此它的传输距离较长、带宽较宽,能够传输更高速的光信号。
而多模光纤传输的是多个光波,所以它的传输距离相对较短、带宽较窄,传输速度也相对较慢。
其次,在外观上,单模光纤的光纤芯径比多模光纤小得多,通常只有几个微米。
而多模光纤的光纤芯径普遍在几十微米左右。
因此,通过传输方式和外观可以较为准确地区分单模光纤与多模光纤。
怎样识别单模和多模光缆
光缆的多模和单模可用以下方法区分:
1、用型号区分,GYFTY、GYFTZY一般为多模;GYXTW、GYTS一般为单模。
2、用颜色区分,室内多模光缆为橙色,室内单模光缆为黄色。
3、用标识区分,MM为多模,SM为单模。

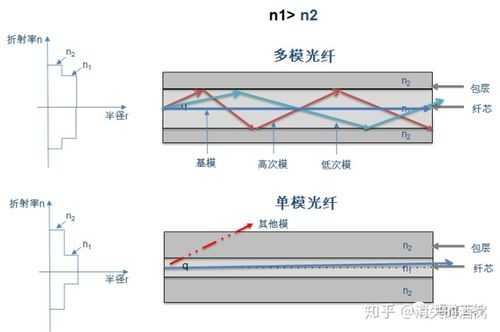

4、按光在光纤中的传输模式区分。 多模光纤:在给定的工作波长上传输多种模式的光纤。按其折射率的分布分为突变型和渐变型。由于多模光纤中传输的模式多达数百个,各个模式的传播常数和群速率不同,使光纤的带宽窄,色散大,损耗也大,只适于中短距离和小容量的光纤通信系统。 单模光纤(SingleModeFiber):中心玻璃芯很细(芯径一般为9或10μm),只能传一种模式的光纤。因此,其模间色散很小,适用于远程通讯,但还存在着材料色散和波导色散,这样单模光纤对光源的谱宽和稳定性有较高的要求,即谱宽要窄,稳定性要好。
光纤单模和多模区别
区别如下:传输距离不同,带宽不同,传输速率不同,单模广谦直径更小。
传输距离不同:单模光纤的传输距离比多模光纤更远。单模光纤的传输距离可以达到数千米,而多模光纤的传输距离仅限于几百米。
带宽不同:单模光纤的带宽比多模光纤更大。单模光纤的带宽可达到几个THz,而多模光纤的带宽一般在数百MHz到数GHz之间。
传输速率不同:单模光纤的传输速率比多模光纤更高。单模光纤支持更快更远的数据传输,能够传输更高的信息速率和更广泛的频谱范围。
单模光纤直径较小,多模光纤直径较大,多模光纤的光缆的尺寸一般比单模光纤要大得多。
到此,以上就是小编对于怎么区分单模跟多模光纤的区别的问题就介绍到这了,希望介绍的4点解答对大家有用,有任何问题和不懂的,欢迎各位老师在评论区讨论,给我留言。
