  1. 模拟摄像头电源线接法
  2. 摄像头模拟和同轴怎么接线
  3. 网络摄像机如何与模拟连接
  4. 雷达物位仪接线方式

模拟摄像头电源线接法

用网线接模拟监控头加点方法如下:

1,将视频线与摄像机连接,这个大家应该都会,没有什么技术含量。这里注意一点就是监控摄像头需要加配电源,一般是12V1A或者是12V2A。

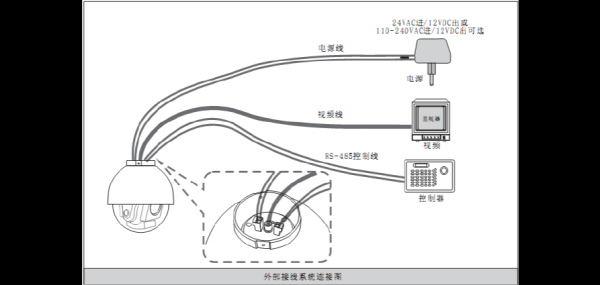

模拟摄像头电源线接法,模拟机监控线怎么接线图解-第1张图片-安保之家

2,将视频线与控制端采集卡或是dvr进行连接,采集卡是安装在电脑主机上的,所以,要是需要采集卡作为控制端需要电脑主机的支持,但是控制端如果是dvr,电脑主机可以不要的,只要有一个显示的设备就可以。

3,安装相关的监控软件进行调节,不同厂家的软件是有差异的

模拟摄像机接线采用电源线加视频线的方式传输,电源线一般采用2芯X0.5的电源线,终端接12V的电源适配器,而视频信号传输有两种方式接法,一种采用同轴线BNC接头,一种采用网线双绞线传输接头。

同轴视频线传输特点是距离远,一般传输300米左右,单向传输,抗干扰能力差,接线接法用电洛铁直接焊同轴线和接头。

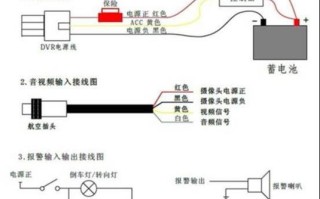

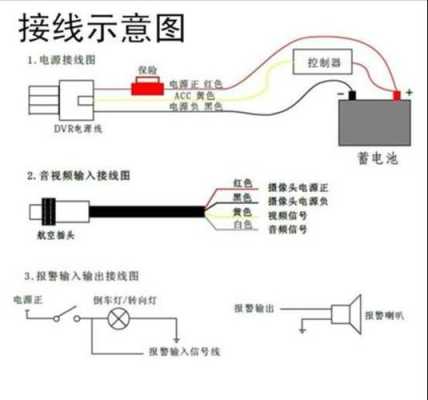

模拟摄像头电源线接法,模拟机监控线怎么接线图解-第2张图片-安保之家

网线双绞线传输,抗干扰能力,传输距离在150米左右,适合区域复杂的布线,接线为网线4组芯对应抽出2组接双绞线传输

摄像头模拟和同轴怎么接线

同轴摄像头用网线接法首先把网线接头旋转拧下来,拿起同轴线的一端,用壁纸刀将外皮处理掉,注意线的长度要适中,否则接线时可以可能无法对应接头,导致接线不牢固,建议铜芯露出3毫米左右,铜芯包塑露出7毫米左右,将铜丝拧成一股。

再拿过同轴摄像头接头的另一半,用钳子把下部的牙口圈打开,放入线即可。

插好后,将铜芯插入松开螺丝孔,将螺丝拧紧,再压紧牙口圈,一定要剪干净。若铜丝外露接触到接头上,很有可能导致图像质量较差。

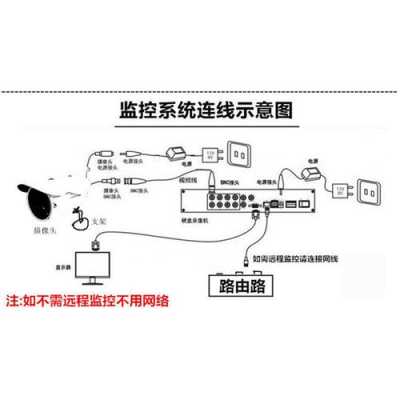

模拟摄像头电源线接法,模拟机监控线怎么接线图解-第3张图片-安保之家

最后用防水胶带将铜丝部分包好,以防止日后出现质量问题,拧好同轴摄像头接头,网线就完成了。

网络摄像机如何与模拟连接

模拟摄像机+DVS或DVR=网络摄像机,这是它的不足之处。清晰度也比较低。

网络摄像机直接连接网络,局域网访问直接输入该网络摄像机的IP地址。

2种摄像机若要在远端访问,都必须进行域名解析和端口开放。远程输入解析过的域名和端口号就能连接该摄像机。

雷达物位仪接线方式

雷达物位仪的接线方式如下:

准备好屏蔽双绞线,规格为0.5-2mm2。

使用2mm内六角螺丝刀松开锁紧螺栓,然后用一个螺丝刀或杆旋开盖。

从电缆的末端剥去大约70mm电缆线皮,然后从进线口穿进表壳。

端子接线,极性已标注在端子模块上,然后旋紧接头保证密封。

1. 雷达物位仪的接线方式有多种选择。
2. 首先,常见的接线方式是4-20mA电流输出方式,其中4mA代表低位,20mA代表高位。
这种方式可以通过接线将雷达物位仪与控制系统连接,实现物位信号的传输和监测。
其原因是4-20mA电流信号具有较高的抗干扰能力和远距离传输能力,适用于工业环境中的物位测量。
3. 此外,雷达物位仪还可以采用Modbus通信协议进行接线,通过串口或以太网连接到上位机或PLC系统,实现数据的远程监控和控制。
这种方式可以方便地实现多个雷达物位仪的集中管理和数据处理。
4. 值得注意的是,不同型号和品牌的雷达物位仪可能存在一些差异,因此在具体接线时需要参考设备的说明书或咨询相关技术人员,以确保正确的接线方式和操作。

到此,以上就是小编对于模拟机监控线怎么接线图解的问题就介绍到这了,希望介绍的4点解答对大家有用,有任何问题和不懂的,欢迎各位老师在评论区讨论,给我留言。
