你好，多圈电位器咋接
我估计问题的根源肯定是电流超标了~
1、多圈精密电位器的功率为2W，按照公式U*I=P换算下~看您接入电位器的电压和电流是否在范围内。

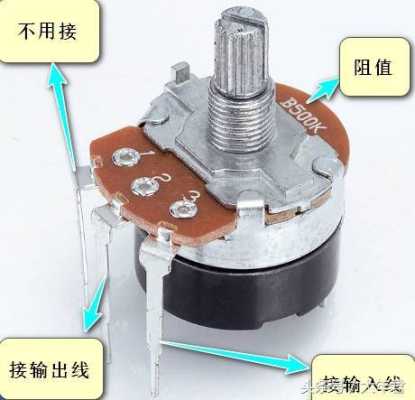

2、电位器上的3个接头都接上是没有用的，1、3号脚为电阻值引出线；2号脚为中导线（也就是滑动变阻作用端子）。
电位器精密可调电阻多圈式怎么用
关于这个问题，多圈精密可调电位器可以采用两种接法：
1.串联接法：将电位器的每个圈都串联起来，这样可以增加电位器的电阻范围和分辨率，但是电位器的整体精度会降低。在串联接法中，电位器的总电阻等于各圈电阻之和。
2.并联接法：将电位器的每个圈都并联起来，这样可以提高电位器的整体精度，但是电位器的电阻范围和分辨率会变小。在并联接法中，电位器的总电阻等于各圈电阻的倒数之和的倒数。
需要根据具体的应用需求选择合适的接法。
外接电位器怎么接线
接线一个外接电位器的方法主要取决于您使用电位器的目的和具体的电路。下面是一些常见的外接电位器接线方法：
1. 电阻调节器：如果您希望使用电位器作为电阻调节器来控制电流或电压，连接方式如下：
- 通过连接两个端子来取得电位器的变阻功能。
- 将电位器的一个端子连接到电路中的参考电位或地线。
- 将另一个端子连接到需要调节的电流或电压的节点。这可以是负载电阻的一侧或其他需要调节的部分。
2. 电压分压器：如果您要使用电位器作为电压分压器来降低电压，使用以下接线方法：
- 将电位器的一个端子连接到需要降低电压的电压源的正极（高电压端）。
- 将另一个端子连接到负载或需要较低电压的电路的节点（低电压端）。
外接电位器一般有三个引脚，其中一个是中间引脚，另外两个是两端引脚。接线时，将电位器的两端引脚分别连接到需要调节的电路的正负极，中间引脚连接到电路中需要调节的信号输入端。具体接线方式可以参考电位器的说明书或者电路图。需要注意的是，接线时要注意电位器的额定功率和电压，以免损坏电路或者电位器本身。
首先变频器与外接电位器之间的接线应都推荐采用屏蔽线，在变频器与外接电位器之间距离最好不建议超过2米，超过2米时要考虑其屏蔽线的质量，线径之间的厚度不能小。变频器的路压降可以忽略，若压降过大，可以采用用单芯铜线屏蔽代音屏蔽线。然后变频器的模拟量输设为运行频率，接着将其调节器可以转换为4-20mA的信号，
送至变频器的信号输入端，这样可以达到控制变频的目的，此时变频器频率的设定可以通过外接频率电位器来设定。最后把外接电位器的滑动端接到变频器电压输入端的AVI，其余两端接+10V和公共端即可。
电位器常规是有引脚的，且其两边的电阻值是固定的，假如是它是可变分压电阻，接线时得把一端接输入电压，而中端接输出电压，下端接地。
假如它是做可变电阻时，一端要先接输入的电压，中端要接输出电压，下端要悬空或者跟中间端相接。
电位器如何接线

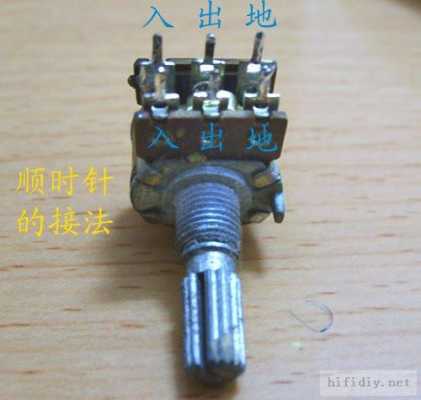

单组3脚电位器接法：
左边是接地，中间是输出端，右边是输入端
双组3脚电位器：
排列跟单组一样，只是两组上下并排在一起了。
到此，以上就是小编对于多圈电位器怎么接线的问题就介绍到这了，希望介绍的4点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
