钳流表怎么测接地电阻
使用钳流表测试接地电阻的步骤如下：
将钳流表上的测量模式切换到接地电阻档位。
将测试探头（钳形环）卡在需要测试的接地线上，确保钳形环卡紧，不要松动。
按下钳流表的测量按钮，等待测量结果。
读取测量结果，并根据需要进行记录或处理。
需要注意的是，在使用钳流表测试接地电阻时，应确保接地线没有被其他电器或电源等短路，避免发生危险。另外，测试环境也会影响测量结果，应尽可能保证测试环境干燥、无磁场干扰等影响测量结果的因素。如果测量结果不准确，可以尝试多次测量取平均值或者使用其他测量仪器进行对比验证。
钳流表可以用来测量接地电阻，具体步骤如下：
断开被测设备的电源，并拆除相关的接地线。
将钳流表放置在相应的档位。
将钳流表的钳口夹住被测接地线，保持稳定。
读取钳流表上显示的接地电阻值。
需要注意的是，由于钳流表是用于测量电流的仪表，因此其测量接地电阻的精度可能不如专用的接地电阻测试仪。如果需要更精确的测量结果，建议使用专用的接地电阻测试仪进行测量。同时，在测试过程中要注意安全，遵循相关的安全操作规程。
使用钳流表测量接地电阻，首先需要把各接地装置用导线连接起来，形成一个并联的接地网。
然后，将钳流表两个测量探头分别夹在并联接地网的两个导线上，此时钳流表会显示感应电流和接地电阻的数值。

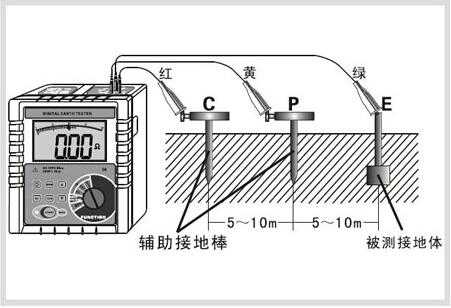

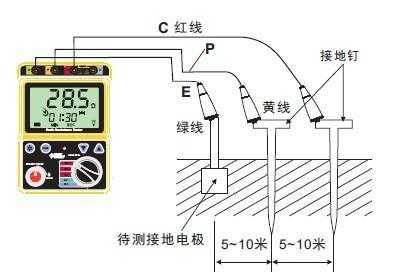

在测量前应拆除被测杆塔所有接地引下线，把杆塔塔身与接地装置的电气连接全部断开，同时应避免把测试用的电位极和电流极布置在接地装置的射线上面，且不宜与接地装置的放射延长线平行或同方向布线。
静电接地线与设备接地线之间是通的吗?它们之间的阻抗应该在什么范围
防静电接地和设备的电网接地之间是不通的，但通过大地是可以连通的。在布线上，防静电接地系统与电网接地系统是独立布置，分别接地的。在正常情况下，由于大地是一个良导体，所以它们之间的阻抗也就几欧的范围。
pcb电源线和地线的布线规则
1. PCB电源线和地线的布线规则是需要遵循一定的规范和标准的。
2. 这是因为电源线和地线在PCB布线中起着非常重要的作用，它们的布线规则直接影响到电路的性能和稳定性。
- 首先，电源线和地线应该尽量短，以减少电阻和电感的影响，提高电路的响应速度和稳定性。
- 其次，电源线和地线应该尽量平行布线，以减少电磁干扰的影响，提高信号的可靠性和抗干扰能力。
- 此外，电源线和地线应该与其他信号线保持一定的距离，以避免互相干扰，降低信号串扰的风险。
3. 除了以上的基本规则外，还有一些其他的布线规则也需要考虑，比如： - 在高频电路中，电源线和地线的布线应该采用分层布线的方式，以减少电磁辐射和互相干扰。
- 对于大功率电路，电源线和地线应该采用宽厚的导线，以降低电阻和电压降。
- 在布线时，还需要考虑到电源线和地线的连接方式，如使用电源滤波器和地线平面等，以提高电路的稳定性和抗干扰能力。
总之，合理的电源线和地线布线规则能够有效地提高电路的性能和可靠性，减少电磁干扰和信号串扰的影响。
以下是PCB电源线和地线布线的一些规则：
1. 分离布线：为了防止电源干扰地线的信号，电源线和地线应尽量分开布线。它们可以平行布线，但最好不要重叠或交叉。
2. 短而粗：电源线应该短而粗，以减小电阻和电感，并提供稳定的电源。
3. 电源穿越：电源线应避免穿越敏感的信号线或高频线路，以减少EMI（电磁干扰）。
4. 双层布线：对于复杂的电源布线，可以考虑使用双层PCB布线，将电源线和地线分别布置在不同的层次上，以减少干扰。
5. 环形布线：尽量避免在电源和地线上形成环路。环路会增加电磁辐射和EMI。
6. 避免角点：尽量避免电源线和地线出现锐角，这样可以减小电阻和电感，并降低EMI。
7. 平行布线：在不可能避免平行布线的情况下，电源线和地线应该保持平行，并尽量保持相同的长度，以减小互感和电阻。
8. 宽地：地线应该尽可能宽，以减小电阻，提供更好的接地。
9. 填充铜：可以通过在电源线和地线附近添加填充铜，增加接地面积，以减小接地电阻。
10. 电源降压：如果有可能，可以考虑在距离目标器件较近的位置降压，减少长距离输送电源的问题。
以上是一些建议，具体的布线规则还需要根据具体的设计要求和信号特点进行调整。
到此，以上就是小编对于接地电阻测量怎么布线视频的问题就介绍到这了，希望介绍的3点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
