内室球机怎么拨码（球机拨码对照表）

1. 录像机连接球机
2. 球机怎样接线
3. 地址码怎么算

录像机连接球机

1、接线 球机视频信号-------硬盘录像机的输入通道X 球机485控制线-------硬盘录像机的485接口（正负极的接线对应） 2、定义球机 按照实际情况给球机拨一个地址（球机都有拨码开关，按照说明书来操作），然后再给球机定义一个通信速率（波特率）和通信协议。

波特率一般选4800 协议最好选Pelco-D 3、设置录像机参数 主菜单---系统设置----云台设置-----选择球机画面对应的通道X，填入球机地址、协议、波特率三项参数，其它参数用默认值-----保存参数-----退出菜单 4、控制测试 将球机画面切到单画面----鼠标右键单击-----调出云台控制界面---控制

球机怎样接线

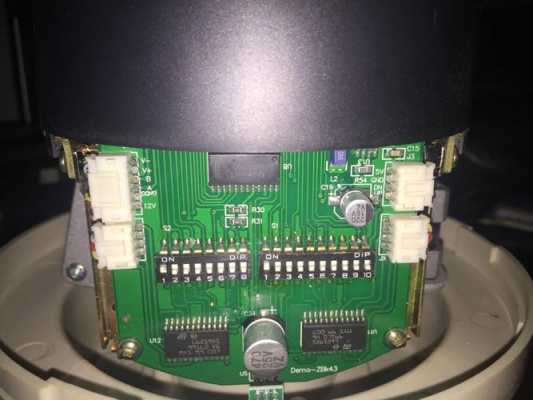

4.接线完成后，检查并整理各类电缆线。将盖板盖好，用一字螺丝刀将固定螺丝扭紧盖板。如图示(图示为底盒组件正面) 5. 从球芯包装箱里取出球芯，设置球机地址和波特率等参数。球机机芯底盘，如图所示，在底板上有SW1、SW2两个拨码开关，用来设置球机的地址码、摄像机型号、波特率、控制协议等参数，具体设置方法见3.3“开关设置”。 6.将球芯安装到上球罩上，将一体化球芯的红色卡扣和绿色卡扣与上球罩的红色标签和绿色标签相对应，然后先将绿色卡扣插入上球罩，后将红色卡扣插入上球罩，直到两边的卡扣都发出滴答的声音为止。如图示 8.将下球罩推进上球罩里，对准安装螺丝孔，装上两个安装螺丝。

地址码怎么算

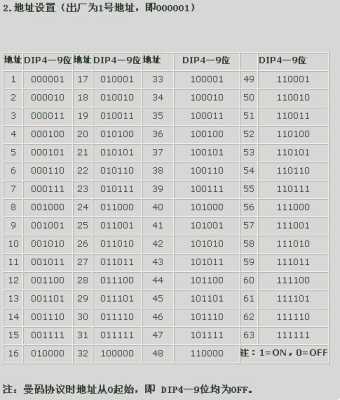

8位地址编码

1-8分别代表：1、2、4、8、16、32、64、128。

球机地址码最好对应到监控矩阵的输入端口，是几路输入就设置为这个地址码，波特率一般设置在2400为最佳，因为9600时可能出现摇杆控制球机转动时，摇杆挺了但球机还是在转动。

球机本身上设置其地址码，是通过球机本身的拨码开关来设置的。
