接地怎么制作（接地怎么制作图片）

1. 如何制作接地装置
2. 自制地线最标准的做法
3. 自制接地线的标准

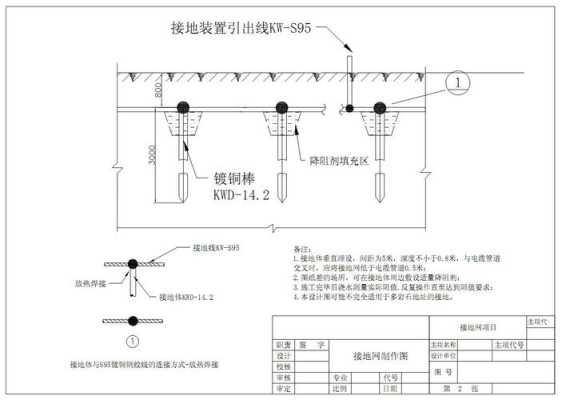

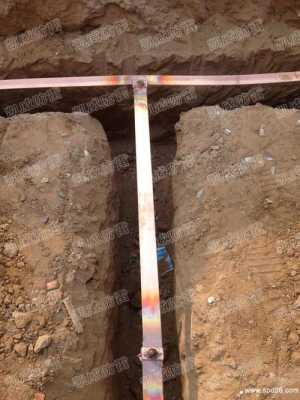

如何制作接地装置

制作：

1、 将镀锌螺栓牢固地焊接在镀锌角铁上。

2、 将软铜线的绝缘层剥去几公分插入铜鼻子里，然后用压线钳压牢固并上锡。

3、 将带线铜鼻子装在角铁的螺栓上并用平、弹性垫圈、镀锌螺母压牢固。这样一个简单的接地体已做成。

4、 将做好的接地体埋入地下1.5米以上。

5、 将接地体上的铜线接入到室内的接地端子上。

自制地线最标准的做法

自制地线要使用4x4 CM以上的镀锌角铁，长度不得小于1.2米，地下挖20x20ccm深1.5米坑，把角铁放入坑内，周围填木炭，细沙四周夯实，加入清水，在角铁上引出铜质接线端子接入设备地线。

自制接地线的标准

自制接地线所用的材料，埋在地下深度，及面积要符合设计要求，接地线要捡测电阻值应小于4欧姆，接地线不能裸露，应加绝缘导管。

1当然是应该要找一个导线的铜线，大小要视设备的大小而定，一般来说，店里购的比较好的导线都可以的。

2要有一定的距离，也就是说地线最标准的做法要离设备有一个三五米的跨度为好，这样更安全。

3接触的地方一定要牢固，不要虚接，不然这样效果就不会好，从而导致安全事故的发生。

4要找一个比较湿的地方进行，如果地面过于干燥的话，那么，导电的效果也是不大好的。

5地桩的深度也要够，不光是地面要求有湿度，深度也是对于导电效果有着直接的影响，一般来说，要下深50公分以上。

6用相关的万用表可以测试一下，如果导电的效果不好，可以适当在地面上用一些盐水进行补充。

到此，以上就是小编对于接地怎么制作图片的问题就介绍到这了，希望介绍的3点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
