  1. 光纤怎样对色
  2. 双芯光纤怎么熔接

光纤怎样对色

光纤的熔接一般是有色谱顺序的,以12芯的光纤为例,色谱顺序是:蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红、青绿。熔接时需要用几芯纤然后再按你的需求来进行色谱分配!这样在熔接时思路清晰,检测和售后时也很方便查找故障点!希望我的回答能帮到你。

以12芯的光纤为例,色谱顺序是:蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红、青绿,、

光纤怎样对色,光纤对光是什么意思-第1张图片-安保之家

在你熔接的时候,要找到对应的颜色,也就是说红色对红色,黄色对黄色,要同一种颜色对熔。

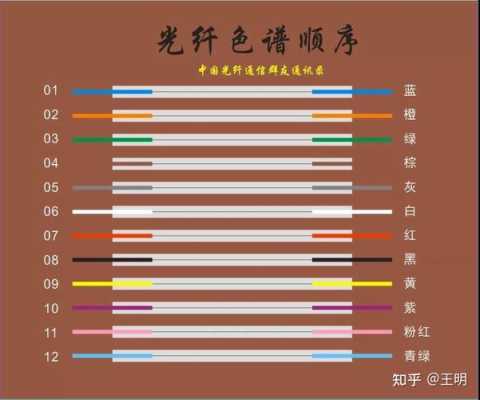

光纤颜色顺序如下:1、4芯的排序:蓝、橙、绿、棕。



2、12芯的排序:蓝、桔、绿、棕、灰、白、红、黑、黄、紫、粉红、青绿。

光纤怎样对色,光纤对光是什么意思-第2张图片-安保之家



3、一般48芯光缆,为四束管,每束管12芯光纤。管分别为蓝,桔,绿,棕(或红起绿止)。纤芯颜色排序为:蓝,桔,绿,棕,灰,白,红,黑,黄,紫,粉红,青绿。



4、96芯一般有两种排序方式,一种是每管8芯的,颜色依次为:蓝、桔、绿、棕、灰、白、红、黑;第二种是每管12芯的,排序方式为:蓝,桔,绿,棕,灰,白,红,黑,黄,紫,粉红,青绿。

光纤怎样对色,光纤对光是什么意思-第3张图片-安保之家



双芯光纤怎么熔接

双芯光纤熔接是一种将两根光纤的光信号连接在一起的技术,通常使用专用的光纤熔接机来完成。以下是双芯光纤熔接的步骤:

1. 准备工作:确保操作环境干净整洁,工作台上没有杂物或灰尘。

2. 选择合适的熔接机:根据光纤直径和类型选择适合的熔接机,并根据机器的操作手册进行正确的设置和调整。

3. 准备光纤:将待熔接的光纤进行清洗,确保光纤端面干净,没有污垢或划痕。可以使用洁净工具和溶剂进行清洁。

4. 确定熔接位置:使用熔接机上的视觉定位功能,将光纤放置在熔接机上,并确保两根光纤的端面与设备对齐。

5. 熔接前的纤芯对齐:使用熔接机上的显微镜进行观察,调整两根光纤的位置,使它们的纤芯对齐,以便光信号能够有效传输。

6. 焊接和注视:通过按下熔接机上的焊接按钮,使机器产生一个电弧,将两根光纤加热并熔化,然后再自动移动适当的距离进行冷却和固化。

7. 进行纤包剥离和保护:使用剥线工具将焊接好的纤芯暴露出来,然后使用适当的保护套管或保护膜覆盖焊接处,以提供物理保护和保持接头的稳定性。

8. 进行质量检查:使用光纤检测设备,检查熔接点的损耗、横向孔隙等参数,确保熔接质量符合要求。

以上是双芯光纤熔接的一般步骤,具体的操作细节可能会因不同的熔接机型号和使用场景而有所不同。在进行熔接操作前,建议阅读熔接机的操作手册并按照设备要求进行操作。此外,熟练的技术操作和经验也是确保成功熔接的关键。

双芯光纤(也称为双模光纤)是一种具有两个传输核心的光纤,通常用于传输多个信号或在同一光纤上实现双向通信。以下是双芯光纤的熔接步骤:

1. 准备工作:确保工作环境干净、整洁,并戴上适当的防护眼镜和手套。准备好熔接机、光纤切割钳、蒸发胶、酒精和纤维布等工具和材料。

2. 准备光纤:使用光纤切割钳精确切割双芯光纤两端,确保光纤末端光洁且垂直。

3. 清洁光纤:用酒精和纤维布擦拭光纤的末端,确保没有杂质或污垢。

4. 熔接机设置:根据光纤的类型和规格,设置好熔接机的参数,包括熔接时间、熔接电流等。

5. 备份光纤:在需要进行熔接的两根光纤中,选择一根作为主纤另一根作为备用纤。

6. 应用发胶:主纤和备份光纤的末端涂上一层蒸发胶,以增加熔接时的连接稳定性。

7. 熔接:将主纤和备份光纤放置在熔接机的夹持器中。将熔接机的光纤末端齐并将进行熔接。等待熔接机完成熔接过程。

8. 检查和测试:检查熔焊的质量和连接性,可以使用光纤检测仪进行检查和。

需要注意的是,双芯光纤的熔接需要一些专业的设备和技术,不适合非专业士进行。如果您不熟悉纤熔接操作,建议请专业技术人员进行操作,以确保熔接的质量和稳定性。

到此,以上就是小编对于光纤对光是什么意思的问题就介绍到这了,希望介绍的2点解答对大家有用,有任何问题和不懂的,欢迎各位老师在评论区讨论,给我留言。
