光纤颜色怎么分
光纤只有12个颜色,仔细看。蓝 橙 绿 棕 灰 白 红 黑 黄 紫 粉红 淡蓝 如果24芯的话应该会分管子来区分,一个管子12芯 每个管子颜色不一样
如何分辨光纤是单模还是多模的
以下是几种分辨光纤是单模还是多模的方法:
1. 外观区分法:单模光纤的芯径很小,只有9um左右,线材一般是黄色的;多模光纤的芯径较大,一般有50um或62.5um两种规格,线材一般是橙色的。通过这种方式可以初步区分出光纤是单模还是多模。
2. 传输模式区分法:单模光纤的传输模式是LP01,频谱宽度小,频率切换快;多模光纤的传输模式为LP11,频谱宽度大,频率切换相对慢。通过测试发现,频谱宽度小,频率切换快的光纤通常是单模光纤,频谱宽度大,频率切换相对慢的光纤则是多模光纤。
3. 电学特性区分法:多模光纤的带宽比单模光纤大得多,多模光纤的频响特性比较平缓,而单模光纤则是斜率较大。通过这种方式可以进一步鉴别光纤类型。
4. 光纤模块波长参数法:一般光纤模块的波长为850nm,则该光纤模块为多模光纤模块。单模光纤模块的波长一般为1310nm、1330nm、1490nm、1550nm等,另外CWDM彩光模块和DWDM彩光模块均为单模光纤模块。
以上就是几种常见的分辨光纤是单模还是多模的方法,希望对您有所帮助。
从外观上怎么分辨单模光纤和多模光纤

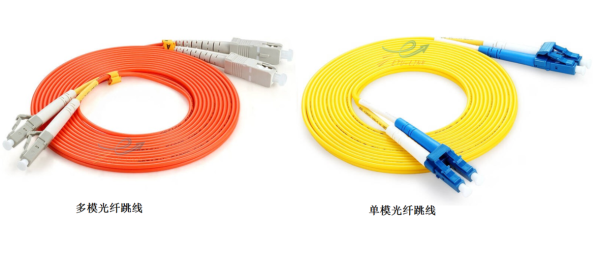

从外观上可以从下简单区分:单模光缆或尾纤上面的字体会有G652和SM F(Single Mode Fiber)等字样内容。(一般多为黄色,现也有蓝色铠装)多模则为MMF(Multi Mode Fiber)。(一般多为橙色)
从外观上可以从下简单区分:单模光缆或尾纤上面的字体会有G652和SMF(SingleModeFiber)等字样内容。(一般多为黄色,现也有蓝色铠装)多模则为MMF(MultiModeFiber)。(一般多为橙色)
千兆光纤万兆光纤怎么区分
千兆网卡的传输速率是1000Mbps(千兆),而万兆网卡的传输速率是10Gbps(万兆),它是千兆光纤网卡传输速率的十倍。
多模的有50/125(50是内径,125是外径)和62.5/125(62.5是内径,125是外径)两种。 50/125的就是所谓的多模万兆光纤,是欧洲标准; 62.5/125的就是所谓的多模千兆光纤,是美国标准。
万兆多模光纤比千兆多模光纤,相同带宽传输距离远;相同距离,支持带宽大。
正常来讲光纤是不区分千兆万兆的,千兆万兆一般跟你的设备有关,光纤就区分单模和多模,室内用和室外用,室外用的光纤多了一些保护措施,单模光纤比多模光纤传输距离远
光纤本身不分千兆万兆,通过这根光纤开通千兆就是千兆,开通万兆就是万兆。
光纤粗细区别
光纤有不同的型号,直径粗细也不一样!
型号:G.652B、G.652D、G.655、G.657……
单模光纤是9чm
多模光纤50чm与62.5чm
很多芯小指粗细,直径不到一公分,比铅笔粗。1芯或2芯 外形尺寸都是3mm×2mm如果是扎成圆的 外径约20mm

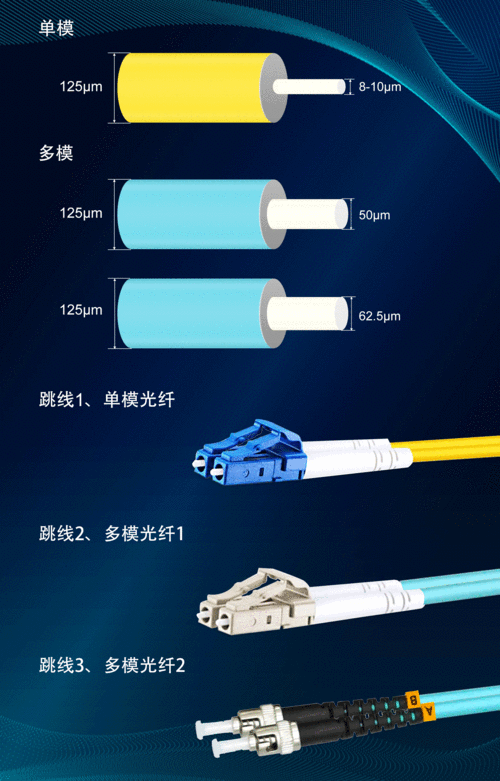

纤芯类型包括单模、62.5/125μm 多模、50/125μm 多模及万兆光缆
1. 单模光纤芯径小(10m m左右),仅允许一个模式传输,色散小,工作在长波长(1310nm和1550nm),与光器件的耦合相对困难
2. 多模光纤芯径大(62.5m m或50m m),允许上百个模式传输,色散大,工作在850nm或1310nm。与光器件的耦合相对容易
到此,以上就是小编对于怎么区分光纤是单模还是多模的问题就介绍到这了,希望介绍的5点解答对大家有用,有任何问题和不懂的,欢迎各位老师在评论区讨论,给我留言。
