可视门禁怎么接线图（可视门禁怎么接线图解）

1. 可视对讲门禁怎么接线
2. 可视门禁10根线接法
3. 林立可视对讲门禁8根线接法
4. 可视对讲门禁怎样做预埋

可视对讲门禁怎么接线

门禁对讲机的水晶头连接方法：

工具/原料：压线钳，水晶头1-2个

1、用压线钳中间的直剪位置将原有的水晶头线减掉。一定要剪齐奥。

2、减掉后再延减掉头开始推3-4里面将包裹的电线外皮剪一下，剥掉外皮。

3、剥掉外皮后的网线一共有8跟细线，需要按白橙、橙、白绿、蓝、白蓝、绿、白棕、棕的顺序从左到右排列。

4、排好后前段排齐插入到水晶头里让每一根颜色的现都能查到头。

可视门禁10根线接法

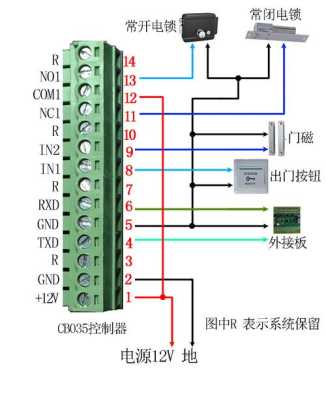

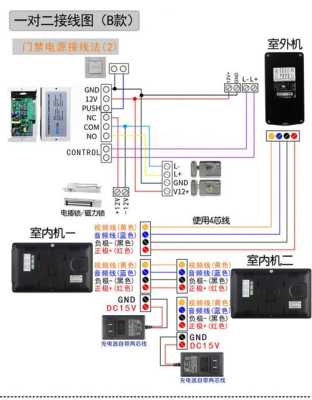

可视门禁10根线门禁和可视电话接线方法：

1、门禁主机上的+12V、GND端（门禁主机供电）接门禁电源的+12V、GND端。

2、电控锁正端接门禁电源的NO或NC端（视常开锁、常闭锁而定）；通常接法接到NC端（通电开锁，断电关锁）。电控锁负端接门禁电源的GND端。

3、门禁主机上的PUSH端（开门信号）接门禁电源的PUSH端。（门禁主机上开门信号标示是NO、NC的，通常接NO端至接门禁电源的PUSH端）。

4、另一端接出门按钮的话，出门按钮的2根连线接到门禁主机的出门按钮端和GND端；或者接入到门禁电源的PUSH端和GND端。

5、另一端接读卡器的话，读卡器连线接入门禁主机的对应信号端（一般接4个端子：12V、GND、DATA0、DATA1）。

6、如需要联网的话，还要接入RS485线（RS485通讯方式）或网线（TCP/IP通讯方式）与门禁主机连接，另一端和电脑连接，RS485线（2芯屏蔽线）还需要接入串口转RS485转换器与电脑主机串口连接；网线与电脑网卡网口连接。

林立可视对讲门禁8根线接法

分别是 红（+V）+12V、白（TXD）数据发送、黑（RXD）数据接收、绿（GND）地线、蓝 （ALM）联网信号，分别对讲分机的排线是 黑、红、黄、绿、白 （+12\ RXD\TXD\GND\ALM ） 如果分机连接的排线不是 黑、红、黄、绿、白 请按照分机的接线柱来接。

可视对讲是住宅小区住户与来访者的音像通讯联络系统，它是住宅小区住户的第一道非法入侵的安全防线。通过这套系统的设置，住户可在家中，用对讲专/可视对讲分机，可以通过设在单元楼门口的对讲/可视对讲门口主机，与来访者通话并能通过分机屏幕上的影像，辨认来访者。

可视对讲门禁怎样做预埋

用泡沫块把门禁底盒封堵后先行予埋在设定位置，便于后期安装。

预埋可视对讲门禁需要进行以下步骤：

1. 确定安装位置：根据实际需要，确定可视对讲门禁的安装位置，一般选择在门口或墙壁上。

2. 打孔：使用电钻和适配的孔钻头，根据可视对讲门禁的尺寸和安装要求，在安装位置上打孔。

3. 安装管道：根据孔洞的尺寸和深度，选择合适的电线或电缆管道，将其安装到孔洞中，确保管道固定牢固。

4. 预埋线路：根据可视对讲门禁的电源和数据线要求，将线路通过管道预埋到孔洞中，并保持线路整齐布置。

到此，以上就是小编对于可视门禁怎么接线图解的问题就介绍到这了，希望介绍的4点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
