海康指纹门禁一体机接线详细步骤，门禁指纹锁怎么接线图解

1. 海康指纹门禁一体机接线详细步骤
2. 进出都刷卡的门禁磁力锁怎么接线
3. 密码锁线路接法
4. 门禁接线方法

海康指纹门禁一体机接线详细步骤

海康指纹门禁一体机接线的详细步骤如下：

首先，将机器主机安装在指定位置，并确保主机接地可靠；

然后，根据需求连接指纹读卡器、门禁控制器、电源等设备；

接着，将主机和指纹读卡器通过RS-485通讯线连接，并将指纹读卡器与门禁控制器之间的接口连通；

随后，将电源线接入主机和门禁控制器，并检查供电情况；

最后，检查好接线无误后，关闭主机、指纹读卡器和门禁控制器的盖板，通电并进行系统设置。

进出都刷卡的门禁磁力锁怎么接线

、磁力锁门禁接线方法

先给门禁电源接22V的电。

2、接好22V电压后再来看看门禁电源的接线端口。

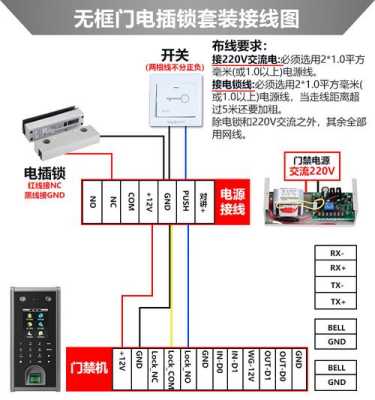

3、以下有1个接线端子，NO跟COM接电控锁的，NC跟COM接磁力锁，12V跟GND给门禁一体机供电，GND跟PUSH接开门信号，接下来先接磁力锁，磁力锁就红黑两根线。

4、红色线接NC，黑色线COM，首先把12V电源线接。

密码锁线路接法

接线方式：

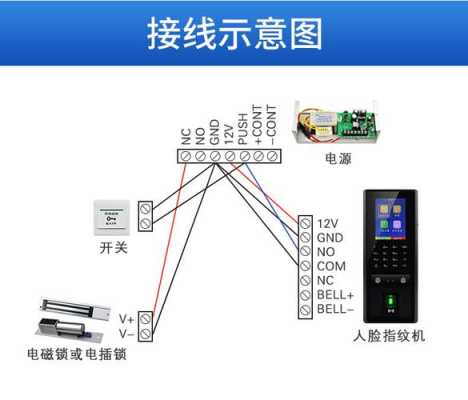

1、门禁主机上的+12V、GND端（门禁主机供电）接门禁电源的+12V、GND端。

2、电控锁正端接门禁电源的NO或NC端（视常开锁、常闭锁而定）；通常是接到NC端（通电开锁，断电关锁）。电控锁负端接门禁电源的GND端。

3、门禁主机上的PUSH端（开信号）接门禁电源的PUSH端。门禁主机上开门信号标是NO、NC的，通常接NO端至接门禁电源的PUSH端。

4、另一端接出门按钮的话，出门按钮的2根线接到门禁主机的出门按钮端；或者是接入到门禁电源的PUSH端和GND端。

5、另一端接读卡器的话，读卡器连线接入门禁主机的对应信号端（一般接4个端子：12V、GND、DATA0、DATA1）。

门禁接线方法

　　一般门禁系统配置：　　门禁主机、门禁电源、电控锁（电插锁、电插锁）、出门按钮（或读卡器）。联网的话还需要接主控电脑（安装相应软件）。　　一般接线方式：　　①门禁主机上的+12V、GND端（门禁主机供电）接门禁电源的+12V、GND端。　　②电控锁正端接门禁电源的NO或NC端（视常开锁、常闭锁而定）；通常接法接到NC端（通电开锁，断电关锁）。电控锁负端接门禁电源的GND端。　　③门禁主机上的PUSH端（开门信号）接门禁电源的PUSH端。（门禁主机上开门信号标示是NO、NC的，通常接NO端至接门禁电源的PUSH端）。　　④另一端接出门按钮的话，出门按钮的2根连线接到门禁主机的出门按钮端和GND端；或者接入到门禁电源的PUSH端和GND端。　　⑤另一端接读卡器的话，读卡器连线接入门禁主机的对应信号端（一般接4个端子：12V、GND、DATA0、DATA1)。　　⑥如需要联网的话，还要接入RS485线（RS485通讯方式）或网线（TCP/IP通讯方式）与门禁主机连接，另一端和电脑连接，RS485线（2芯屏蔽线）还需要接入串口转RS485转换器与电脑主机串口连接；网线与电脑网卡网口连接。 另外门禁主机上可能还会有报警接口、门铃接口、门磁接口等（一般不接）如需要对应接入即可。

1、准备电源线、网线和门禁控制器。

2、从电源中引出一条电线，连接在门禁控制器的电源箱内，就可以供电使用，同时将读卡器、门磁锁用电线连接到一起方便控制使用。

3、从弱电箱中引出一根网线，接口安装上水晶头，插入到门禁控制器的交换机或路由器上，同时再引出一根网线与监控主机连接，保证两者在同一网络，就可以实现出入监控使用。

到此，以上就是小编对于门禁指纹锁怎么接线图解的问题就介绍到这了，希望介绍的4点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
