门禁系统怎么接线（门禁系统怎么接线图）

1. 门禁接线方法
2. 门禁卡怎么接线法
3. 门禁接线方法

门禁接线方法

1、准备电源线、网线和门禁控制器。

2、从电源中引出一条电线，连接在门禁控制器的电源箱内，就可以供电使用，同时将读卡器、门磁锁用电线连接到一起方便控制使用。

3、从弱电箱中引出一根网线，接口安装上水晶头，插入到门禁控制器的交换机或路由器上，同时再引出一根网线与监控主机连接，保证两者在同一网络，就可以实现出入监控使用。

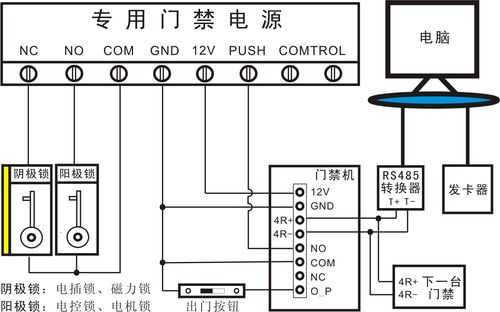

　　一般门禁系统配置：　　门禁主机、门禁电源、电控锁（电插锁、电插锁）、出门按钮（或读卡器）。联网的话还需要接主控电脑（安装相应软件）。　　一般接线方式：　　①门禁主机上的+12V、GND端（门禁主机供电）接门禁电源的+12V、GND端。　　②电控锁正端接门禁电源的NO或NC端（视常开锁、常闭锁而定）；通常接法接到NC端（通电开锁，断电关锁）。电控锁负端接门禁电源的GND端。　　③门禁主机上的PUSH端（开门信号）接门禁电源的PUSH端。（门禁主机上开门信号标示是NO、NC的，通常接NO端至接门禁电源的PUSH端）。　　④另一端接出门按钮的话，出门按钮的2根连线接到门禁主机的出门按钮端和GND端；或者接入到门禁电源的PUSH端和GND端。　　⑤另一端接读卡器的话，读卡器连线接入门禁主机的对应信号端（一般接4个端子：12V、GND、DATA0、DATA1)。　　⑥如需要联网的话，还要接入RS485线（RS485通讯方式）或网线（TCP/IP通讯方式）与门禁主机连接，另一端和电脑连接，RS485线（2芯屏蔽线）还需要接入串口转RS485转换器与电脑主机串口连接；网线与电脑网卡网口连接。 另外门禁主机上可能还会有报警接口、门铃接口、门磁接口等（一般不接）如需要对应接入即可。

门禁卡怎么接线法

门禁控制板连读卡器还是连通讯？

读卡器的话一般4颗线就好了，2根电源，2根读卡控制线，看读卡器上标志跟控制板上标志就可以。

如果是连通讯的话，用网线差不多是用TCP/IP通讯，就是普通的网线连接。

1、电锁直接接在门禁系统专用电源上。

2、电锁直接接在门禁系统主机版上或单独门禁读卡器上。

3、电锁接在门禁锁盒板上。锁就接在标有L+、L-或者磁力锁+、磁力锁-上。

门禁卡的接线方法会因具体的门禁系统和门禁卡读卡器而有所不同，一般需要根据设备说明书或者用户手册进行接线。

通常情况下，门禁卡读卡器会有多个接口，包括电源接口、地线接口、数据线接口等。其中，电源接口需要连接门禁系统的电源，地线接口需要连接系统的地线，数据线接口则需要连接门禁系统或者控制器的数据线。

由于门禁卡读卡器的接线比较复杂，建议在安装接线前先仔细查看设备的说明书，并按照说明书上的要求进行接线，以确保设备正常运行并避免损坏设备或人身安全事故的发生。如果您不确定如何正确接线，建议向专业技术人员寻求帮助。

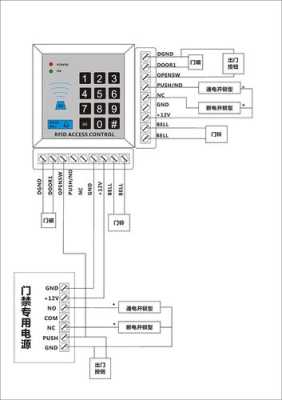

门禁接线方法

1、门禁主机上的+12V、GND端（门禁主机供电）接门禁电源的+12V、GND端。

2、电控锁正端接门禁电源的NO或NC端（视常开锁、常闭锁而定）；通常接法接到NC端（通电开锁，断电关锁）。电控锁负端接门禁电源的GND端。

3、门禁主机上的PUSH端（开门信号）接门禁电源的PUSH端。（门禁主机上开门信号标示是NO、NC的，通常接NO端至接门禁电源的PUSH端）。

4、另一端接出门按钮的话，出门按钮的2根连线接到门禁主机的出门按钮端和GND端；或者接入到门禁电源的PUSH端和GND端。

5、另一端接读卡器的话，读卡器连线接入门禁主机的对应信号端（一般接4个端子：12V、GND、DATA0、DATA1）。

到此，以上就是小编对于门禁系统怎么接线图的问题就介绍到这了，希望介绍的3点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
