家里红色报警按钮怎么接线，报警按钮怎么接线图片

1. 家里红色报警按钮怎么接线
2. 一键报警报警按钮如何布线
3. 消火栓按钮穿线及接线方式是什么
4. 消防HA-1型报警按钮怎么接线

家里红色报警按钮怎么接线

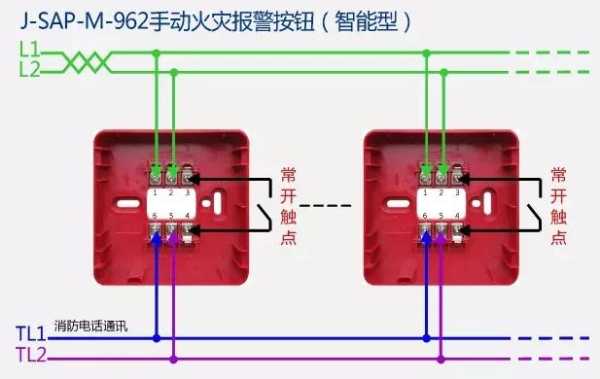

手动报警按钮一般与消防电话插孔在一起，所以一般是四条线。手报本身的两条是信号线，与烟感是相连的。
消火栓按钮一般会有6条：按钮本身一组信号线、一组直接启泵线，还有一组是警铃线路（比消火栓按钮略高的地方一般会有一个警铃的）
有少数设计电话插孔跟消火栓按钮在一块，而警铃不跟消火栓按钮走，当然是极少数的情况。
每一回路信号线都要单独牵线回主机。广播和电话不用单独，电源线最好自行分个把回路。

一键报警报警按钮如何布线

由于报警开关有NO、NC和COM三个端口，因此需要按照报警主机的报警方式来接线。通常小区报警主机都采取常开方式，因此基本是COM+NC。当然，若是数个紧急按钮相连，则必须采取并联的方式，即：com路并在一起，NC路并在一起。

消火栓按钮穿线及接线方式是什么

消火栓按钮一般采用明装方式，进线管分为明装和暗装。

进线管暗装时只需拔下按钮，从底壳的进线孔中穿入电缆并接在相应端子上，再插好按钮即可安装好；进线管明装时只需拔下按钮，将底壳下端的敲落孔敲开，从敲落孔中穿入电缆并接在相应端子上，再插好按钮即可安装好。

消火栓按钮表面装有一按片，当启用消火栓时，可直接按下按片，此时消火栓按钮的红色启动指示灯亮，黄色警示物弹出，表明已向消防控制室发出了报警信息，火灾报警控制器在确认了消防水泵已启动运行后，就向消火栓按钮发出命令信号点亮绿色回答指示灯。

消防HA-1型报警按钮怎么接线

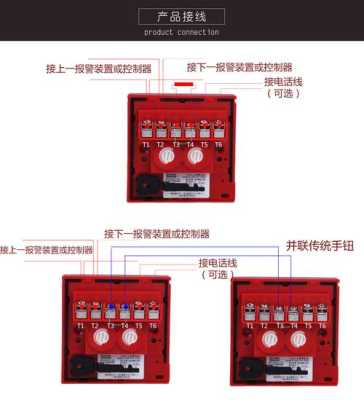

HA-2报警按钮的四个接线端子是一组常开触点和一组常闭触点，根据控制要求用其中的一组。用于启泵时比较常见的是各按钮并联，接常开触点，击碎后常开变常闭，输出启泵信号。

到此，以上就是小编对于报警按钮怎么接线图片的问题就介绍到这了，希望介绍的4点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
