八防区模块电阻怎么接(红外对射防区模块回路电阻怎么接)

保哥 70 0
  1. 电阻怎么接模块
  2. 红外对射防区模块回路电阻怎么接
  3. 海康报警模块电阻接法
  4. 海湾防火阀模块接线电阻怎么接
  5. 云安消防模块的接线方法

电阻怎么接模块

要将电阻接入模块,首先确定电阻的阻值和功率,然后根据模块的接口类型选择合适的连接方式。通常,可以使用插针或插座连接器将电阻与模块连接。确保连接器的引脚与模块的引脚对应正确,并使用导线将电阻与模块的相应引脚连接。在连接过程中,注意保持连接稳固可靠,避免短路或接触不良。

最后,检查连接是否正确,确保电阻与模块的连接无误。

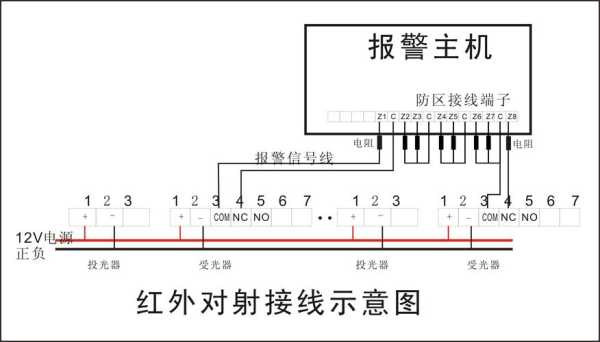

八防区模块电阻怎么接(红外对射防区模块回路电阻怎么接)-第1张图片-安保之家

红外对射防区模块回路电阻怎么接

红外对射防区模块回路电阻的接法需要根据具体的使用场景和需求来确定。在一般情况下,回路电阻可以通过串联在电路中来限制电流,并起到稳定电路的作用。具体接法可以参考产品说明书或者相关的电路设计手册,根据需要选择合适的电阻值和电路布局,确保电路的正常运行和稳定性。此外,在实际使用中,还需要注意电路接线的正确性和安全性,避免电路短路或者损坏的情况发生。

红外对射防区模块回路电阻应该如何接入取决于具体的电路设计和需求。一般来说,回路电阻是用来保护电路免受过大电流和短路等问题的影响。如果电路设计需要回路电阻,应根据设计要求选择合适的电阻器,并将其正确接入电路中。需要注意的是,电阻器的阻值和功率等参数应与电路要求相匹配,否则可能会导致电路损坏或性能下降。

海康报警模块电阻接法

1、接线:将外接设备与主机报警输出接口 C1和PGM1,C1和PGM1只提供开关量型号,如果外接设备需要供电,则需串联一个电源

2、报警输出配置:

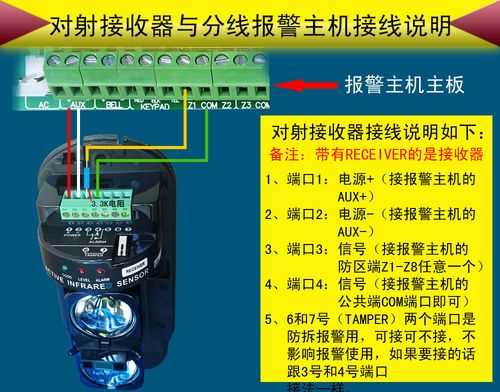

八防区模块电阻怎么接(红外对射防区模块回路电阻怎么接)-第2张图片-安保之家

IE浏览器中输入主机IP地址,点击配置-设备管理-继电器,选择对应的报警输出,点击设置

海康报警模块电阻的接法方法

模块输入端如果设置为“常开检线”状态输入,模块输入线末端(远离模块端)必须并联一个4.7KΩ的终端电阻。

2、模块输入端如果设置为“常闭检线”状态输入,模块输入线末端(远离模块端)必须串联一个4.7KΩ的终端电阻。

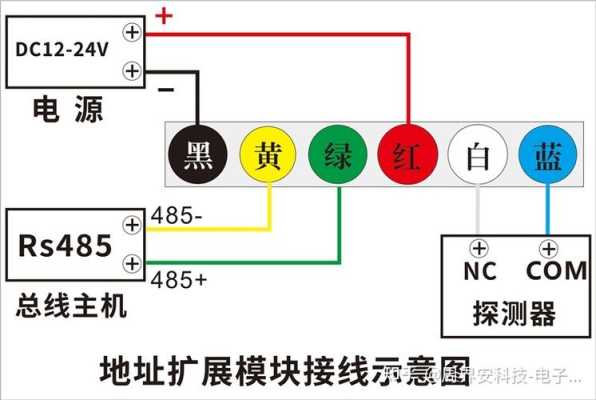

八防区模块电阻怎么接(红外对射防区模块回路电阻怎么接)-第3张图片-安保之家

1、以上两种常规接法为产品说明书中的标准接法,请按照接线图接线,一旦接错线,会有风险。

2、实际使用有源输出时,经常把D1/D2其中之一与NO/COM其中之一短接,D1/D2与NO/COM中剩余的两个端子作为输出控制外部设备;其余端子与图纸接法一致。

海湾防火阀模块接线电阻怎么接

按应用海湾防火阀模块接线电阻接线方法具体如以下:1.模块输入端如果设置为“常开检线”状态输入,模块输入线末端(远离模块端)必须并联一个4.7kΩ的终端电阻。2.模块输入端如果设置为“常闭检线”状态输入模块输入线末端(远离模块端)必须串联一个4.7kΩ的终端电阻。

云安消防模块的接线方法

....真多啊~8300 总线压在z1 z2上 反馈压在i G上 i 和G上压个4.7K电阻i和G出去压到你的设备上8301 总线压在z1 z2上 反馈压在i G上 i 和G上压个4.7K电阻i和G出去压到你的设备上电源压在d1 d2上 从d1分出去一根短接线到com上 d2分出去一根线 no分出去一根线d2 和 no 压到设备的常开点上 i和G 压到反馈点上。8302和8302c忘记了~现在都不用了~8303就是2个8301压法都一样.8304和8301差不多就是多个电话线~

到此,以上就是小编对于八防区模块怎么接线的问题就介绍到这了,希望介绍的5点解答对大家有用,有任何问题和不懂的,欢迎各位老师在评论区讨论,给我留言。
