变焦监控摄像头485控制怎样和录像机连接

rs485接口就是用来接控制信号的。硬盘录像机上有这个接口,用来接一根两芯的线,连接到解码器上,解码器再联接云台和摄像机。硬盘录像机通过这个接口发送如控制摄像机变焦、聚焦之类的工作和云台的旋转。

485接口是为了改善232接口传输距离短,速率低等缺点而开发的,信号采用平衡传输(也叫差分传输),最大可传输约1200米,最大传输带宽为10M

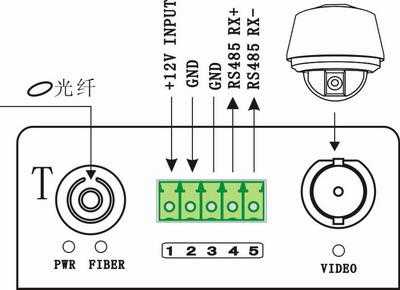

变焦监控摄像头485控制怎样和录像机连接,监控rs485怎么接线-第1张图片-安保之家

led485信号线正确接法

LED485信号线的正确接法应遵循以下步骤:

首先,将LED485的GND线连接到设备的接地线上。

接着,将LED485的TXD线连接到设备的RXD线上,将LED485的RXD线连接到设备的TXD线上。

最后,将LED485的VCC线连接到设备的电源线上。这样,就可以保证LED485信号线的正常通讯,避免因错误的接法导致通讯失败。在接线过程中,注意接线时的电源极性和信号线的颜色,以免出现接反或错接的情况。

变焦监控摄像头485控制怎样和录像机连接,监控rs485怎么接线-第2张图片-安保之家

LED485信号线的正确接法需要将其连接到485通讯接口的A、B两个端口上,其中A为正极,B为负极。在接线时需要注意线序的正确性,即将A线连接到A端口,B线连接到B端口,否则会导致通讯信号传输失败。同时,在接线时需注意信号线的绝缘保护,避免短路或漏电等安全问题。正确接线可以保证LED485模块的正常运行和通讯功能,提高系统的稳定性和可靠性。

正确接线法是:

1. 在总线的两端各接一个120Ω的终端电阻,以保证信号的质量。

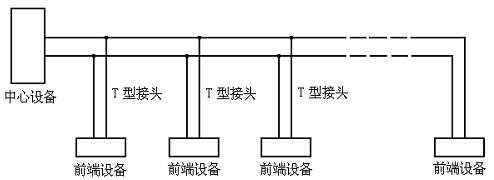

2. 将总线上的设备按照拓扑结构连接,通常采用星型或者线型拓扑结构。

变焦监控摄像头485控制怎样和录像机连接,监控rs485怎么接线-第3张图片-安保之家

3. 在每个设备上,将A、B两根信号线分别接到设备的A、B端口上,并将设备的GND接地。

4. 在连接设备之前,需要确定每个设备的地址,以便进行通信。地址可以通过硬件拨码开关、DIP开关、或者软件设置来实现。

RS-485通讯,接线方式

其实RS485通信的接线名称各不相同,但有一点是统一的,即正接正,负接负,地接地。
