  1. 高新兴门禁接线方法
  2. 门禁两个开关怎么接线

高新兴门禁接线方法

门禁系统的接线方法主要有两种:

一种是使用485总线连接读卡器和控制器,这种方法可以通过总线连接多个读卡器和控制器,实现集中管理;

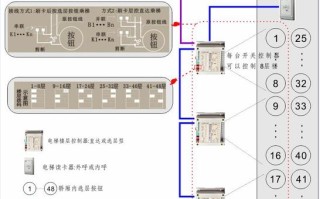

出门门禁按钮怎么接线(门禁两个开关怎么接线)-第1张图片-安保之家

另一种是使用WG26接口连接读卡器和控制器,这种方法比较简单,只需要将读卡器和控制器之间的数据线、地线和电源线连接好即可。在接线时需要注意线路的正确连接和电源的稳定性,以确保门禁系统的正常运行。

答:高新兴门禁接线方法如下介绍:1、先接设备电源,将门禁一体机的10P(或8P)端子线的电源正级(红线)接到电源箱的12V,电源负极(黑线)接到电源箱的GND。

2、接开锁信号,将门禁一体机端子线的继电器公共端COM(白线)接到电源箱的GND,也就是说将COM与GND短接;继电器常开NO(黄线)接到电源箱的PUSH,若电源箱有两个PUSH,则接到第一个PUSH,标识为PUSH1或PUSH2。

2接电锁

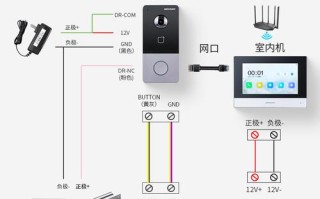

出门门禁按钮怎么接线(门禁两个开关怎么接线)-第2张图片-安保之家

电插锁与磁力锁线接都相同,电锁的红色线接到电源箱的NC,电锁的黑色线接到电源箱的GND。若电锁无红黑线则不区分正负极。

3接出门按钮

将门禁设备的出门按钮IN1(蓝线),接到出门按钮一端,出门按钮另一端,用一根单独的线接到GND。

高新兴门禁的接线方法包括以下几步:

出门门禁按钮怎么接线(门禁两个开关怎么接线)-第3张图片-安保之家

首先,根据门禁设备的类型,选择合适的电源和信号线进行连接。

其次,根据门禁设备的安装位置和使用需求,确定开门按钮、门磁、报警器等相关设备的接线方式。

最后,进行线路测试和调试,确保门禁设备能够正常使用。在接线过程中,需要注意线路的正确连接和稳定性,避免出现短路、接触不良等问题。同时,也需要按照门禁设备的说明书和相关规范进行操作,确保接线的安全性和可靠性。

门禁两个开关怎么接线

1、开关按钮连线。两个开关按钮一端连在JP1接口接地端口,开关按钮1连接JP1接口OP1端口,开关按钮2连接JP1接口OP2端口。

2、电源接线。一个电源箱的6个端口,2端口NC分别与电锁1的正负极连接,4端口+12V与JP1接口中电源正极+V端口连接,电源端口5 GND、6 PUSH分别与JP1接口继电器输出端口LS1,LS1'连接。另一个电源箱4端口弃用,5、6端口分别与JP1接口继电器输出端口LS2,LS2'连接。

3、电锁连线。两个电锁正负极分别与两个电源的2、3端口相连,电锁磁端口接JP1接口GND端口,电锁门端口分别与JP1接口门磁端口MC1、MC2连接。

读卡器连线。两个读卡器的布线情况相同,分别与JP2、JP3接口中+V、GND、DATA0、DATA1端口相连,包括两根电源连线,两根W26数据线。

4、通讯器连线。通讯器GND、485-、485+端口分别与JP4接口中的接地端口GND、RS485通讯负、RS485通讯正接口连接。

5、门铃接线。门铃主要与JP5接口的BPA、BPB两个常开端口连接。

采用并联的方式进行连接,两个都能用。

这两个开关的接线方法如下:

1.门禁开关的接线方法:

(1)将门禁开关的COM端子连接到门禁系统的COM端子。

(2)将门禁开关的NO端子连接到门禁系统的NO端子。

(3)将门禁开关的NC端子悬空不用。

2.出门按钮的接线方法:

(1)将出门按钮的COM端子连接到门禁系统的COM端子。

(2)将出门按钮的NO端子悬空不用。

(3)将出门按钮的NC端子连接到门禁系统的NO端子。

需要注意的是,门禁系统中的接线应该按照说明书中的指引进行,以确保门禁系统的正常运行和安全性。如果您不熟悉门禁系统的接线方法,建议您寻求专业人士的帮助。
