分纤箱尾纤熔接顺序
光纤熔接顺序规范次序:(蓝、桔、绿、棕、灰、白、红、黑、黄、紫、浅粉、浅蓝)依次熔接。一般的光缆熔接步骤: 第一步:剥缆;在剥光缆时,先将光缆两端捋直,.
第一步:准备工作光纤熔接工作不仅需要专业的熔接工具还需要很多普通的工具辅助完成这项任务,如剪刀,竖刀等。 第二步:安装工作一般我们都是通过光纤收容箱来固.

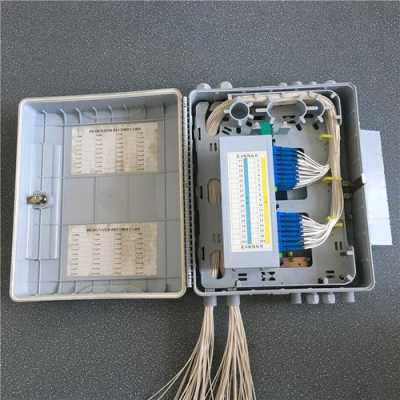

24芯分纤箱接线方法
从分纤箱里熔接到皮线进户的宽带面板,再用尾纤一头连接宽带面板,一头连接猫。
总之,光交箱内一般都是用一条尾纤(两个端),分别将你所用的两个方向纤芯通过尾纤来连接,称为活动连接法,在接头盒里的为熔接,也就是固定连接。
光缆首先必须成端,再用尾纤连接出来,例如一对纤与分光器连接,假设分光器有8个光口,你就可以用尾纤分别把8个光口与其它设备进行连接。

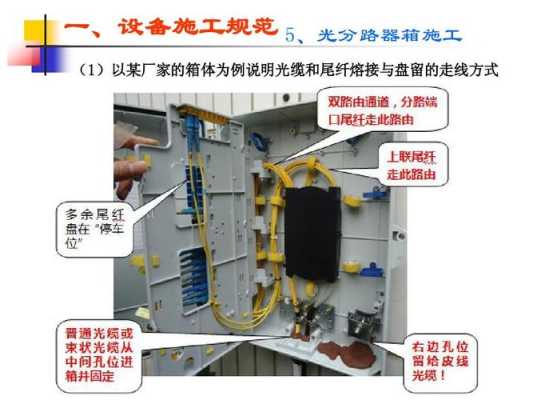

分纤箱施工规范
分纤箱施工的规范如下。1.楼道(室内,外)光纤分纤、配线箱应满足上下进缆的要求,箱体的顶部与底部各应配置4个进线孔,且光缆固定与保护装置应能满足4根光缆同时固定的需求。如单独使用下进缆,上部的进缆空需做密封处理。
2.光纤熔接盘片应采用开启式,并且光缆熔接盘与皮缆熔接盘安装方式和尺寸要求一致。
3.所有紧固件联结应牢固可靠,箱体密封条粘结应平整牢固。
4.箱门开启角度不小于180o,门锁的启闭灵活可靠
光纤盒光转接线顺序
①开剥光缆,并将光缆固定到接续盒内。注意不要伤到束管,开剥长度取1m左右,用卫生纸将油膏擦拭干净,将光缆穿入接续盒,固定钢丝时一定要压紧,不能有松动。否则,有可能造成光缆打滚折断纤芯。
②分纤将光纤穿过热缩管。将不同束管,不同颜色的光纤分开,穿过热缩管。剥去涂覆层的光纤很脆弱,使用热缩管,可以保护光纤熔接头。
③打开熔接机电源,采用预置的42种程式进行熔接,并在使用中和使用后及时去除熔接机中的灰尘,特别是夹具,各镜面和V型槽内的粉尘和光纤碎未。CATV使用的光纤有常规型单模光纤和色散位移单模光纤,工作波长也有1310nm和1550nm两种。所以,熔接前要根据系统使用的光纤和工作波长来选择合适的熔接程序。如没有特殊情况,一般都选用自动熔接程序。
④制作光纤端面。光纤端面制作的好坏将直接影响接续质量,所以在熔接前一定要做好合格的端面。用专用的剥线钳剥去涂覆层,再用沾酒精的清洁棉在裸纤上擦拭几次,用力要适度,然后用精密光纤切割刀切割光纤,对0.25mm(外涂层)光纤,切割长度为8mm-16mm,对0.9mm(外涂层)光纤,切割长度只能是16mm。切割好后将光纤小心置入熔接机的V型槽内,关上防风罩,按下熔接机的放电键.即可自动完成熔接,只需11秒。
⑥移出光纤用加热炉加热热缩管。打开防风罩,把光纤从熔接机上取出,再将热缩管放在裸纤中心,放到加热炉中加热。加热器可使用20mm微型热缩套管和40mm及60mm一般热缩套管,20mm热缩管需40秒,60mm热缩管为85秒。
分纤箱和直熔箱优缺点
关于这个问题,分纤箱和直熔箱都是光纤通信系统中常用的设备,它们的优缺点如下:
分纤箱优点:
1. 可以方便地进行光纤连接,易于维护和管理。
2. 分纤箱结构简单,造价相对较低。
3. 可以根据需要进行扩容,方便升级。
分纤箱缺点:
1. 分纤箱中的光信号在连接时会有一定的损耗。
2. 分纤箱中的连接点较多,容易引起信号干扰和故障。
直熔箱优点:
1. 直熔箱中的光信号传输效率高,信号损耗小。
到此,以上就是小编对于分纤箱熔接视频的问题就介绍到这了,希望介绍的5点解答对大家有用,有任何问题和不懂的,欢迎各位老师在评论区讨论,给我留言。
