交换机怎么接监控(监控交换机连接方式)

保哥 128 0
  1. 交换机和监控怎么连接
  2. 监控交换机连接方式
  3. 监控器交换机连接方式详解
  4. 交换机怎么连接硬盘录像机

交换机和监控怎么连接

交换机和监控利用网线进行连接,这样交换机和监控连联系到了一起

监控交换机连接方式

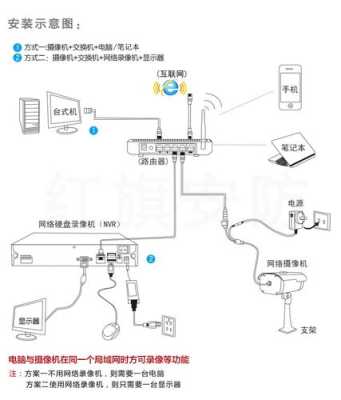

监控交换机用一根网线把路由器的一个端口连接到交换机的其他任意一个端口就可以了。前端摄像机在供电正常的情况下,通过网线和交换机可以将捕捉到的信号传输至后台的硬盘录像机中进行预览和存储。针对监控系统点位的不同,连接方式有所不同。

交换机怎么接监控(监控交换机连接方式)-第1张图片-安保之家

监控器交换机连接方式详解

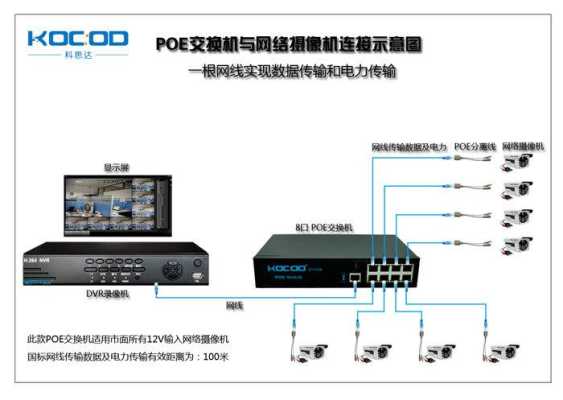

第一种:使用支持POE供电的摄像头,只需要网线将它与交换机相连就可以了,不用另外接电源并且设备使用安全,只需要网线连接即可,操心少。

第二种:使用普通的摄像头(不支持POE供电),交换机与摄像头之间需要接一根分离线,分离线出来后是两根线,一根是把48V电压降压到安全电压对摄像头供电,另一根则是水晶头给摄像头传输数据;因为摄像头不支持POE供电,所以没有办法自动降压,需要分离线才能完成正常的工作。

每个摄像头用网线连接到交换机。有几个摄像头就用几根网线连接到交换机。然后交换机再用网线连接到录像机就可以了。

交换机怎么连接硬盘录像机

监控由前端采集设备和后端的记录设备组成。前段采集设备就是指摄像头本身,后端的记录设备一般都是直的录像机,但是根据规模不同,可能还有邮政和解码器等设备。前端的采集设备和后端的记录设备需要通过传输介质连接起来,并且前端的采集设备需要电源进行供应才能正常工作。

交换机怎么接监控(监控交换机连接方式)-第2张图片-安保之家

传统的方式就是拉一根网线,再单独的拉一根,可以传输220伏电压的电源线过去,这不但增加了布线难度,还增加了很多不安全因素,于是就诞生有了poe技术,在网线上同时传输数据和电能的一种技术标准,目前有国标和非国标两种方式。国标就是国际标准,有相应的标准版本,目前主要是802.3 af和802.3 at,采用标准poe技术的交换机和前端设备连接起来的时候,首先会和前端设备进行通讯,如果前端设备是标准的Poe设备,那么就会根据标准来进行电能的供应,如果是非标准的皮威设备,那么根据标准将不会进行电脑的供应。

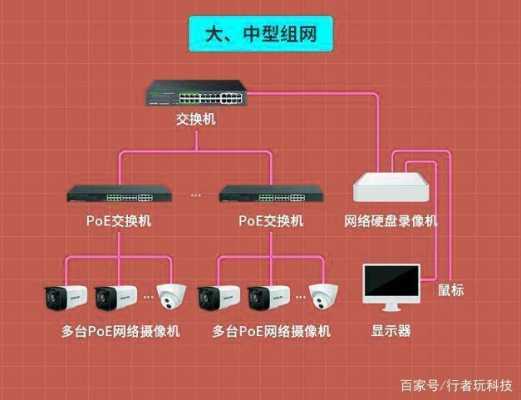

所以poe交换机机可以作为Poe交换机也可以作为普通的交换机使用,连接方式和普通的交换机连接方式并没有什么不同。首先,前端采集设备也就摄像头,通过自己的网线连接到交换机上,交换机和录像机再通过单独的一根网线连接起来。这里注意硬盘录像机的网线,一定要连接poe交换机上的uplink接口,这是专门的上行级联接口!

到此,以上就是小编对于交换机怎么接监控录像机的问题就介绍到这了,希望介绍的4点解答对大家有用,有任何问题和不懂的,欢迎各位老师在评论区讨论,给我留言。

交换机怎么接监控(监控交换机连接方式)-第3张图片-安保之家
