刷卡门禁原理和接线方法

刷卡门禁是通过读取刷卡器内的芯片信息,与门禁控制器内的数据库进行验证,确定权限后开启门禁系统。

接线方法通常是将刷卡器与门禁控制器通过RS485或TCP/IP等通信协议连接,通过正确的接线方式确保数据传输的准确和可靠,实现门禁系统的正常运行。确保刷卡门禁系统稳定可靠运行。

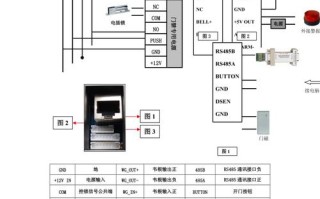

联网的门禁系统怎么接线(联网的门禁系统怎么接线图解)-第1张图片-安保之家

刷卡门禁的原理是通过刷卡读取卡片上的信息,然后与系统中存储的卡片信息进行比对,如果匹配成功,则门禁系统会开启门锁,允许持卡人进入。
其主要原因是利用了卡片上的芯片或磁条存储了特定的身份信息,门禁系统通过读取这些信息来验证身份的合法性。
刷卡门禁的接线方法一般包括以下几个步骤:1. 首先,需要将门禁系统的读卡器与门禁控制器进行连接。
读卡器负责读取卡片上的信息,而门禁控制器则负责对读取的信息进行处理和判断。
2. 接下来,需要将门禁控制器与门锁进行连接。
门禁控制器通过控制门锁的开关状态来实现对门禁的控制。
3. 此外,还需要将门禁系统与电源进行连接,以提供电力支持。
需要注意的是,具体的接线方法可能会因门禁系统的不同而有所差异,因此在进行接线时,最好参考门禁系统的使用说明书或咨询相关专业人士,以确保接线正确和安全。
门禁系统的应用非常广泛,可以用于各种场所,如住宅小区、办公楼、学校等。
它可以提高安全性,方便管理人员对人员出入进行控制和记录。
同时,门禁系统还可以与其他安防设备相结合,形成一个完整的安全系统,进一步提升安全性和便利性。

小区单元门禁管理机接线方法

1、共地法:用1条线或者屏蔽线将所有485设备的GND地连接起来,这样可以避免所有设备之间存在影响通讯的电势差。

2、终端电阻法:在最后一台485设备的485+和485-上并接120欧姆的终端电阻来改善通讯质量。

3、中间分段断开法:通过从中间断开来检查是否是设备负载过多通讯距离过长某台设备损害对整个通讯线路的影响等原因。

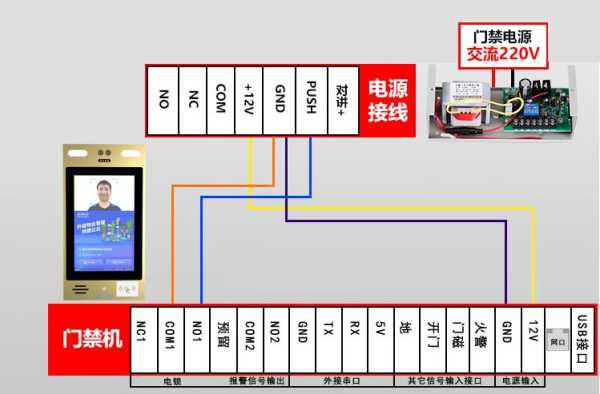

联网的门禁系统怎么接线(联网的门禁系统怎么接线图解)-第2张图片-安保之家

4、单独拉线法:单独简易暂时拉一条线到设备,这样可以用来排除是否是布线引起了通讯故障。

1、门禁主机上的+12V、GND端(门禁主机供电)接门禁电源的+12V、GND端。

2、电控锁正端接门禁电源的NO或NC端(视常开锁、常闭锁而定);通常接法接到NC端(通电开锁,断电关锁)。电控锁负端接门禁电源的GND端。

3、门禁主机上的PUSH端(开门信号)接门禁电源的PUSH端。(门禁主机上开门信号标示是NO、NC的,通常接NO端至接门禁电源的PUSH端)。

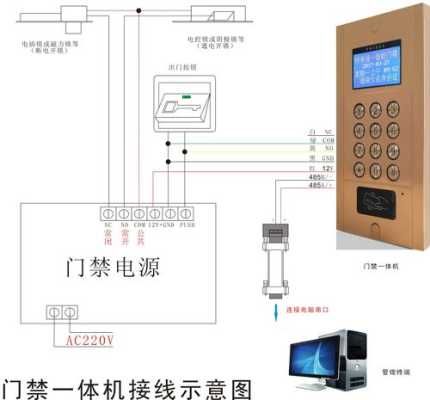

联网的门禁系统怎么接线(联网的门禁系统怎么接线图解)-第3张图片-安保之家

4、另一端接出门按钮的话,出门按钮的2根连线接到门禁主机的出门按钮端和GND端;或者接入到门禁电源的PUSH端和GND端。

5、另一端接读卡器的话,读卡器连线接入门禁主机的对应信号端(一般接4个端子:12V、GND、DATA0、DATA1)。

四门门禁控制器只带三组门禁,那么接三组空一组就可以了;

有的门禁系统没有门磁设备,没有报警设备,那么这些信号也不需要接;

再比如门禁控制器同时支持网络/RS485/韦根协议,那么看要求,系统采用哪种协议就接哪组端子,其他空着即可。
