我想请问下，光纤经过odf是采用什么方式熔接的啊，odf熔接教程

保哥 2024-12-26 14:29:14 67 0

我想请问下，光纤经过odf是采用什么方式熔接的啊
通信oa，odf，igf什么意思
光纤直熔是什么意思啊
光纤尾纤接法:光纤尾纤怎么和光纤接
odf箱是什么
光纤odf架接头损耗国家标准

我想请问下，光纤经过odf是采用什么方式熔接的啊

你用的是几芯的光纤，ODF就用几口的，比如说12芯的光纤，用一个24口的ODF就可以了，不过两边都要用到ODF，一共有24芯，即24个口。熔接时要用到尾纤的，将每一芯都和尾纤熔好（即每一头都要熔12芯），接到ODF中(耦合器上)就可以了。然后用光跳线将ODF和网络设备相连。

通信oa，odf，igf什么意思

光纤配线架（Optical Distribution Frame）用于光纤通信系统中局端主干光缆的 ODF架成端和分配，可方便地实现光纤线路的连接、分配和调度。　　随着网络集成程度越来越高，出现了集ODF、DDF、电源分配单元于一体的光数混合配线架，适用于光纤到小区、光纤到用户、光纤到大楼、远端模块局及无线基站的中小型配线系统。　　ODF主要特点：　　● 全模块化设计，全正面化操作　　● 集熔接与配线于一体，最大限度的高密度化　　● 可安装于19寸标准机架上　　● 适用于带状和非带状光缆　　● 可卡接式安装FC、SC、ST和LC等多种适配器　　● 适配器与设备在30°卡接式安装，既保证了跳线的弯曲曲率半径，又可避免激光灼伤人眼操作方便，保护完善　　● 光缆和尾纤均具有2m以上的盘储空间以上是介绍，我自己理解odf就是光线熔接盒和法兰组合在一起，跳线可以直接接在上面，odf集成了各种借口类型，FC SC ST 等都可以接。

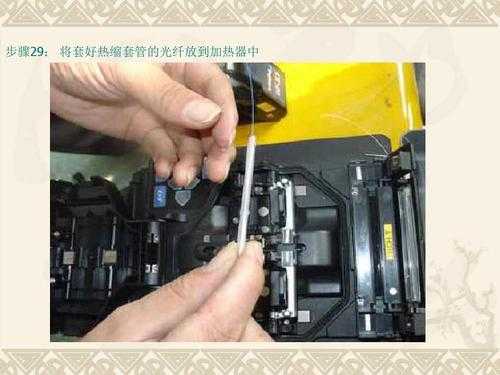

我想请问下，光纤经过odf是采用什么方式熔接的啊，odf熔接教程-第1张图片-安保之家

光纤直熔是什么意思啊

所谓对熔、直熔，就是不经过ODF端口，直接把两个方向的纤芯在ODF熔纤盘上熔接起来，减少了一个熔接头和两个活接头，好处是可以降低线路损耗，但规范不允许。害处是以后不好处理接口，一旦需要倒纤的话就很麻烦，有些大通路超长中继段在线路损耗没办法降低的情况下，一些老司机就是用直熔来解决的

光纤尾纤接法:光纤尾纤怎么和光纤接

光纤尾纤一般不能和光纤直接连接，不让使用不太灵活，而且光纤一般是光缆中的一部分，光缆比较粗硬，直接熔接也容易断。所以一般光纤先用尾纤进行熔接，熔接后的光连接至odf配线架，然后光纤的尾纤可以通过odf架通过odf的接口相互之间进行连接。

odf箱是什么

ODF单元箱是一种经过高密度，大容量设计的产品，具有外型美观大方，分配合理，便于查找，管理容易，安装方便及良好的操作性等特点。ODF单元箱具有光缆固定和保护功能、光缆终接功能、调线功能、以及光缆纤芯和尾纤保护功能。既可单独配装成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜/架内。构成综合配线架。该设备配置灵活、安装适用简单、容易维护、便于管理、是光纤通信光缆网络终端，或中继点实现排纤、跳纤光缆熔接及接入必不可少的设备。
