红外报警怎么接线图（红外报警怎么接线图解）

1. 主线制红外对射报警接线方法
2. 豪恩红外报警器常闭常开接线方法
3. 消防红外对射探测器的接线方法

主线制红外对射报警接线方法

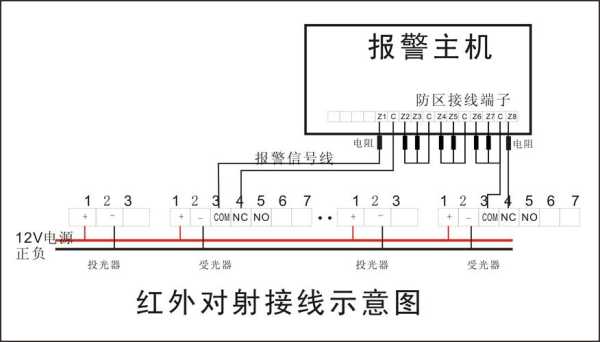

先说一下红外对射设备的接线方法：

红外对射一套包括一个发射端和一个接收端.

发射端只需要一根电源线即可,一般为DC12V供电,电源线可以采用RVV2*0.75线缆

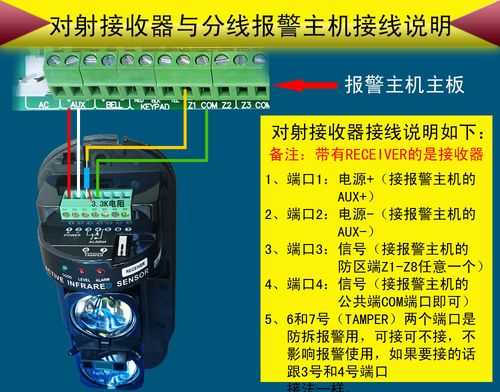

接收端需要两根线：一根电源线,一根报警信号线.均可以采用RVV2*0.75线缆

关于并联还是串联的问题,电源线可以并联,信号线不可能串联,除非多个红外对射只作为一个报警信号来处理.

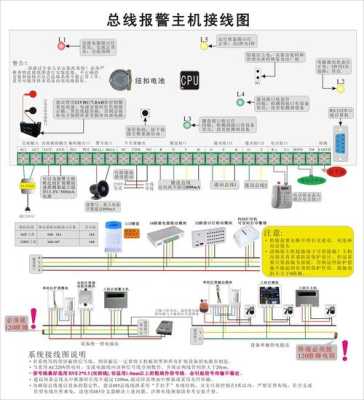

一般来说,报警信号线的布线方式分为总线和星型两种方式.

总线式报警方式的布线方式为：

从控制室报警主机布一条或者多条主干控制线出去（看工程布点的实际情况）,每个红外对射的接收端要增加一个单防区模块,单防区模块并联在主干控制线上.

豪恩红外报警器常闭常开接线方法

红外报警器的接法：线未电阻接于常闭和常开之间，通信信号线接公共端和常开端两组，线未电阻即串于其中。报警时常闭断开，常开导通，线未电阻被短路报警。

在安装红外线报警器之前，首先应把报警主机通电放在固定位置，把报警探头挂在约2米高的地方，使其向前下方倾斜，以获得较高的灵敏度。接通电源，经过1分钟左右的延时后，报警器进入警戒状态，这时，若有人进入监控区，即刻报警。报警约1分钟，自动停止。然后重新处于警戒状态。

消防红外对射探测器的接线方法

1.首先,需要准备好所需的工具和材料,包括电缆、接线端子、绝缘胶带、电工剪刀、扳手等。

2.根据消防红外对射的接线图,将电缆的两端分别连接到对应的接线端子上,注意接线的颜色和位置要与接线图一致。

3.使用扳手将接线端子拧紧,确保接触良好,避免接触不良或松动导致设备失效。

4.使用绝缘胶带将接线端子包裹好,避免接触到其他金属物质或潮湿的环境,从而影响设备的正常工作。

1. 有多种，但需要注意的是接线一定要正确，否则会影响探测器的正常工作。
2. 消防红外对射探测器一般有两个接口，一个是电源接口，一个是信号接口。
电源接口需要接入直流电源，一般是12V，信号接口需要接入控制器或报警主机。
具体接线方法需要根据探测器的型号和厂家提供的说明书进行接线。
3. 此外，为了保证消防红外对射探测器的正常工作，还需要注意接线的质量，接线时要保证接触良好，接线端子要紧固，避免松动。
同时，还需要注意接线的长度和布线的方式，避免信号干扰和电源线路的干扰。

你好，消防红外对射探测器的接线方法如下：首先需要将探测器的探头与红外发射管、接收管、电源等外部设备相连接。其中，红外发射管和接收管需要各接一个端子；电源需要接两个端子，注意正负极不能接反。同时，接收管的外部引线还需与探测机箱内的延长线相连接，最后，将探测器与主机连接即可。在接线时需注意，不同厂家的接线方法可能略有不同，应仔细查看产品使用说明书。

到此，以上就是小编对于红外报警怎么接线图解的问题就介绍到这了，希望介绍的3点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
