门禁系统应该怎样穿线？穿几根线，门禁控制器怎么穿线的

1. 门禁系统应该怎样穿线？穿几根线
2. 门禁系统咋放线
3. 办公室门禁系统怎么布线

门禁系统应该怎样穿线？穿几根线

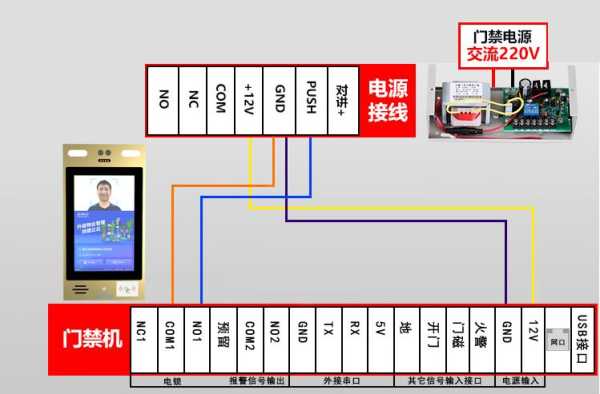

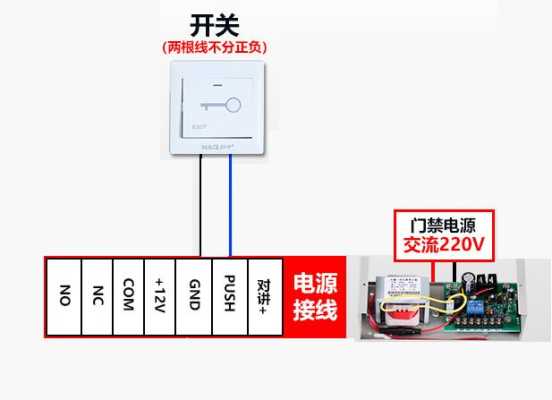

每个控制器不一样，这个说不好。不过一般都是控制器到读卡器穿4根（2根电源，2根韦根）。锁到读卡器穿4根（2根控制锁，2跟门磁），出门按钮2根。

门禁系统咋放线

管线安装

(1)安装工程布线应符合国家规定“电气装置工程施工及验收规范”及国家颁发的有关规范及规定。在管内或线槽内的穿线，应在建筑抹灰及地面工程结束后进行。在穿线前，应将管内或线槽内的积水及杂物清除干净。不同系统、不同电压等级、不同电流类别的线路，不应穿在同一管内或线槽同一槽孔内。导线在管内或线槽内，不应有接头或扭结。导线的接头，应在接线盒内焊接或用端子连接。小截面系统连接可以绞接，绞接匝数应在五匝以上，然后搪锡，用绝缘带包扎。管线经过建筑物的变形缝处，应采取补偿措施，导线跨越变形缝的两侧应固定，并留有适当余量。接线端子箱内的端子宜选择压接或带锡焊接点的端子板，其接线端子上应有个应的标号。

(2)门禁控制器应安装牢固，不得倾斜，并应有明显标志。安装在轻质隔墙上，应采取加固措施。引入门禁控制器的电缆或电线，配线应整齐、避免交叉，并应固定牢固电缆芯线和所配导线的部均应标明编号，并与图纸不易褪色；端子板与每个接线端，接线不得超过二根；电缆芯和导线应留有不小于20cm余量；导线应绑扎成束；导线引入线穿线后，在进线管处应封堵。(3)门禁控制器的主电源引入线应直接与电源连接，严禁用电源插头，主电源应有明显标志；门禁控制器的接地牢固，并有明显标志。(4)监控室内接地母线的路由、规格应符合设计要求。施工时应符合下列规：接地母线的表面应完整，无明显损伤和残余焊剂渣，铜带母线光，滑无毛刺，绝缘层不得有老化龟裂现象；接地母线应铺放在地槽或电缆走道中央，并固定在架槽的外侧，母线应平整，不得有歪斜、弯曲。母线与机架或机顶的连接应牢固端；电缆走道上的铜带母线可采用螺丝固定，电缆走道上的铜绞线母线，应绑扎在横档上；系统的工程防雷接地安装，应严格按设计要求施工。接地安装，应配合土建施工同时进行。

1. 门禁系统需要放线2. 放线是为了将门禁系统的各个部件连接起来，使其能够正常工作。
放线需要遵循一定的规则和标准，如线缆的长度、颜色、接口等等。
3. 在放线之前，需要对门禁系统的各个部件进行仔细的检查和准备工作，确保线缆的接口和连接正确无误。
同时，在放线过程中需要注意安全，避免线缆损坏或者误接导致系统故障。

办公室门禁系统怎么布线

答: 办公室门禁系统的布线需要按照门禁系统供应商的要求进行布置，以确保门禁系统能正常运行。
门禁系统的布线需要遵循门禁系统供应商的设计和要求，可以根据现场情况，选择有线连接或者无线连接的方式进行布线。
门禁系统的布线需要注意以下几个方面：1. 门禁设备应该在距地面1.5米以上的位置安装，以保证安全性。
2. 门禁设备宜靠近电源，避免长距离走线。
3. 门禁设备的布线应该避免干扰，与其他设备之间应该预留一定的距离或隔离，避免信号干扰导致门禁系统不能正常运行。
4. 门禁设备的布线应该留有一定的余量，以备不时之需。

到此，以上就是小编对于门禁控制器怎么穿线的的问题就介绍到这了，希望介绍的3点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
