电梯拉对讲线怎么安装（电梯里的五方通话怎样布线）

1. 电梯五方对讲怎样布线
2. 电梯里的五方通话怎样布线

电梯五方对讲怎样布线

1、总线制，用一根4芯屏蔽线，由消防控制室五方对讲主机引线串联至每个电梯机房的电梯控制柜里，控制柜里有五方对讲接口。

2、 分线制，用2芯/3芯/4芯屏蔽线，由对讲主机别离布线至每个电梯机房的电梯控制柜。

电梯五方通话布线要求：

1、布线原则：

采用总线方式布线，根据布线总长度最短的原则可以采用多路总线方式。

2、布线总长度：

单根总线布线总长度不能超过3000米。在超过3000米的情况下可以通过增加分路器的方式，分路器最多可将系统分为8路总线，每一个端口对应的线路长度不能超过3000米（包括所有分支线路的总长度）。

电梯五方对讲布线方法

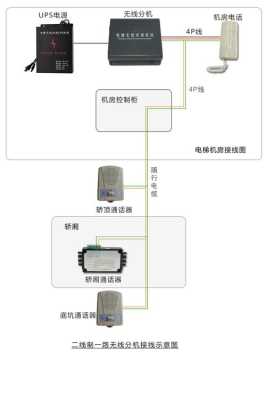

一般前4方都是用电梯的随行电缆，机房、底坑、轿内、轿顶，值班室需单独布线，出厂时均有标准线缆连接。电梯五方对讲的布线有几种方式:

1、总线制,用一根4芯屏蔽线,由消防控制室五方对讲主机引线串联至每个电梯机房的电梯控制柜里,控制柜里有五方对讲接口。

2、分线制,用2芯/3芯/4芯屏蔽线，由对讲主机分别布线至每个电梯机房的电梯控制柜

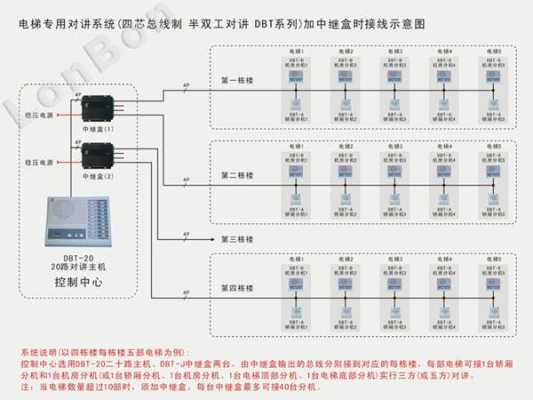

一种是放射式布线，一对线一对线都到电梯五方对讲主机上，另一种是总线制，各个分机上有地址编码。

电梯里的五方通话怎样布线

五方通话在电梯里的布线方式与普通的布线方式不同，需要采用环路布线方式。
这是因为电梯里只有一个电源线和一个信号线，而五方通话需要同时传递音频信号和电源信号，如果采用普通的单线布线方式，会导致信号丢失或杂音干扰。
环路布线方式可以解决这个问题，即将电源线和信号线分别接到五方通话上，五方通话的输入端接在电梯的电源线上，输出端接在信号线上，从而实现音频信号和电源信号的传递。
需要注意的是，五方通话应该安装在电梯的控制箱内部，这样可以保证线路的安全和可靠性。
另外，在布线时还应当考虑到电梯的安全规范和相关法律法规。

一般前4方都是用电梯的随行电缆，机房、底坑、轿内、轿顶，值班室需单独布线，出厂时均有标准线缆连接。电梯五方对讲的布线有几种方式:

1、总线制,用一根4芯屏蔽线,由消防控制室五方对讲主机引线串联至每个电梯机房的电梯控制柜里,控制柜里有五方对讲接口。

2、分线制,用2芯/3芯/4芯屏蔽线，由对讲主机分别布线至每个电梯机房的电梯控制柜。

电梯里的五方通话需要以下几部分组成:

1) 话筒:安装在电梯外壳的合适位置,通常为上方。

2) 增幅器:放大话筒的低压信号送往电路板。

3) 电路板:包含五路转换及 MCU 等主要电路。

4) 驱动线缆:通往不同楼层的看守电话。

关于这个问题，电梯里的五方通话系统通常由电梯控制盒、话筒、喇叭和线路组成。其布线方式如下：

1. 电梯控制盒：安装在电梯机房内，与电梯轿厢内的话筒和喇叭通过线路连接。

2. 话筒：安装在电梯轿厢内，与电梯控制盒、喇叭和外部呼叫装置通过线路连接。

3. 喇叭：安装在电梯轿厢内，与电梯控制盒、话筒和外部呼叫装置通过线路连接。

4. 线路：连接电梯控制盒、话筒、喇叭和外部呼叫装置的电缆。

5. 外部呼叫装置：安装在电梯门口或楼层大厅，与电梯轿厢内的话筒和喇叭通过线路连接。

以上是五方通话系统的基本布线方式，具体应根据实际情况进行调整。同时，布线时应注意线路的质量和安全性，防止线路老化或短路等问题。
