电梯加装ard怎么接线

电梯加装ard的接线方法如下:

电源线:将ARD连接到电梯控制柜的主电源上,确保电源电压与ARD的额定电压相匹配。

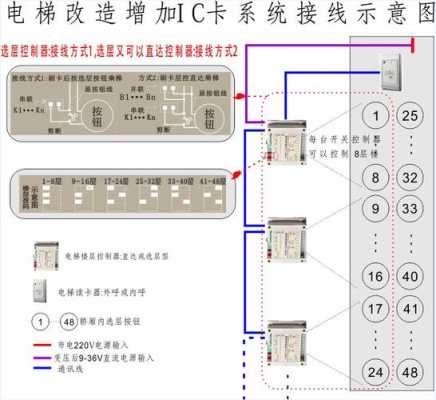

电梯加装刷卡系统怎么接线(电梯的梯控卡设置步骤)-第1张图片-安保之家

控制线:将ARD的控制线连接到电梯控制柜的控制端口上,实现与电梯控制系统的通信和控制功能。

通讯线:将ARD的通讯线连接到电梯控制柜的通讯端口上,实现与电梯控制系统的数据传输和通讯功能。

信号线:将ARD的信号线连接到电梯控制柜的信号端口上,实现与电梯控制系统的信号传输和交互功能。

接线时应根据具体的接线图和规范进行操作,并确保连接的正确性和可靠性,同时需要符合相关的电气安全规范和标准。

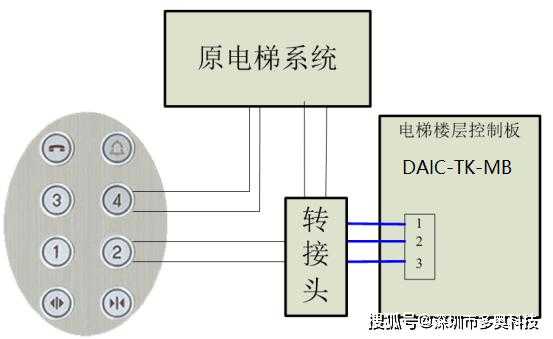

电梯加装刷卡系统怎么接线(电梯的梯控卡设置步骤)-第2张图片-安保之家

电梯的梯控卡设置步骤

你好电梯的梯控卡设置步骤主要包括以下几个步骤:

准备硬件和软件材料,包括读卡器、梯控卡、USB数据线、电脑等。

将读卡器连接电脑,安装相关驱动程序。

在电脑上打开电梯后台管理界面,点击“权限设置”。

电梯加装刷卡系统怎么接线(电梯的梯控卡设置步骤)-第3张图片-安保之家

输入管理员密码,进入权限设置页面,选择“添加用户”选项。

1 、在S2 拨码开关的“梯号选择”处,选择1 号开关拨至ON ;

2 、在S1 拨码开关处,把2 号开关拨至ON ;

3 、在S2 拨码开关的“功能选择”处,把7 号拨码开关拨至ON ,接着再把7 号 拨码开关拨回原处;

4 、把以上三个步骤所拨的开关拨回原处,至此,一个梯控地址码设置完毕;

5 、在S2 拨码开关的“梯号选择”处,选择2 号开关拨至ON ;

一、准备工具

  数字万用表、热缩管、220V插头、电烙铁、小型一字螺丝刀、专用通讯线材

  二、安装过程

  1、电梯控制按键的面板上需预留读卡器位置(读卡器内装);读卡器安装应避开金属,读卡器前面电梯挡板最好用有机玻璃但绝对不能是金属。读卡器前面电梯挡板应能起到支架作用,能很好拖住读卡器,使读卡器安装的稳固。

  2、一般情况下,电梯楼层按键后面都有4根接线,其中有2根为按键楼层指示灯,另外2根为按键控制线,需用万用表—短路档测试好哪2根为电梯楼层按键控制线,方便安装电梯控制系统时截取按键信号线。

  3、布电梯控制总线需同电梯随行电缆共同捆绑在一起,总共4根。

  因为电梯的安全运行关系到人员的生命安全,梯控卡电梯控系统可以在指定时段按授权进入允许的电梯,对电梯乘坐人员进行控制和管理,防止闲杂人员任意乘用电梯出入管制区域,从而提高管制区域的安全管理水平。

东南电梯门机线的接法

将门禁刷卡器的两根电源线及两根控制线分别插电梯内的楼层选控器的对应插口上即可。

关于这个问题,东南电梯门机线的接法可以根据具体电梯门机的型号和要求而有所不同。一般来说,东南电梯门机线的接法包括以下几个步骤:

1. 首先,根据电梯门机的型号和规格,确定门机线的种类和数量。门机线一般包括门锁电源线、门锁信号线、门锁接触线、门锁灯线等。

2. 根据电梯门机的安装位置和要求,确定门机线的走向和布线方式。门机线一般需要与电梯井道内的其他线路进行分开,以避免干扰和交叉干扰。

3. 根据电梯门机线的接口和接线端子,将门机线连接到相应的接线端子上。接线端子一般包括门机线接口端子、门机线接地端子等。

4. 在接线过程中,需要注意门机线的极性和接线顺序。一般来说,门机线的接线顺序应按照电梯门机的说明书或接线图进行操作。

5. 在接线完成后,需要进行线路的测试和调试。确保门机线的连接正确、稳定和可靠。

需要注意的是,以上是一般的东南电梯门机线接法的步骤和注意事项,具体的接线方法还需要根据实际情况和电梯门机的要求进行调整和操作。建议在进行接线前,仔细阅读电梯门机的说明书和接线图,或咨询专业人士的意见和指导。

到此,以上就是小编对于电梯加装刷卡系统怎么接线图的问题就介绍到这了,希望介绍的3点解答对大家有用,有任何问题和不懂的,欢迎各位老师在评论区讨论,给我留言。
