门禁卡怎么接线法，门禁读卡器怎么接线图

1. 门禁卡怎么接线法
2. 门禁读卡器6芯接线方法
3. 两个门禁读头接线方法

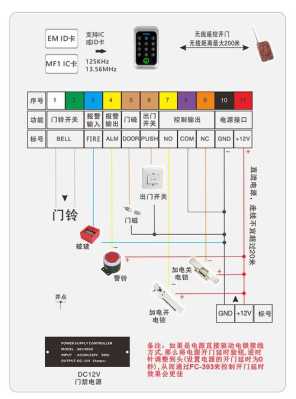

门禁卡怎么接线法

1、电锁直接接在门禁系统专用电源上。

2、电锁直接接在门禁系统主机版上或单独门禁读卡器上。

3、电锁接在门禁锁盒板上。锁就接在标有L+、L-或者磁力锁+、磁力锁-上。

门禁控制板连读卡器还是连通讯？

读卡器的话一般4颗线就好了，2根电源，2根读卡控制线，看读卡器上标志跟控制板上标志就可以。

如果是连通讯的话，用网线差不多是用TCP/IP通讯，就是普通的网线连接。

门禁卡的接线方法会因具体的门禁系统和门禁卡读卡器而有所不同，一般需要根据设备说明书或者用户手册进行接线。

通常情况下，门禁卡读卡器会有多个接口，包括电源接口、地线接口、数据线接口等。其中，电源接口需要连接门禁系统的电源，地线接口需要连接系统的地线，数据线接口则需要连接门禁系统或者控制器的数据线。

由于门禁卡读卡器的接线比较复杂，建议在安装接线前先仔细查看设备的说明书，并按照说明书上的要求进行接线，以确保设备正常运行并避免损坏设备或人身安全事故的发生。如果您不确定如何正确接线，建议向专业技术人员寻求帮助。

门禁读卡器6芯接线方法

　　1.开关按钮连线。两个开关按钮一端连在JP1接口接地端口，开关按钮1连接JP1接口OP1端口，开关按钮2连接JP1接口OP2端口。

　　2.电源接线。一个电源箱的6个端口，2端口NC分别与电锁1的正负极连接，4端口+12V与JP1接口中电源正极+V端口连接，电源端口5GND、6PUSH分别与JP1接口继电器输出端口LS1，LS1‘连接。另一个电源箱4端口弃用，5、6端口分别与JP1接口继电器输出端口LS2，LS2’连接。

　　3.电锁连线。两个电锁正负极分别与两个电源的2、3端口相连，电锁磁端口接JP1接口GND端口，电锁门端口分别与JP1接口门磁端口MC1、MC2连接。

　　4.读卡器连线。两个读卡器的布线情况相同，分别与JP2、JP3接口中+V、GND、DATA0、DATA1端口相连，包括两根电源连线，两根W26数据线。

　　5.通讯器连线。通讯器GND、485-、485+端口分别与JP4接口中的接地端口GND、RS485通讯负、RS485通讯正接口连接。

门禁读卡器6芯线

1和2芯 连接电源正负

3和4芯 连接数据传输

5和6芯 连接通行状态灯

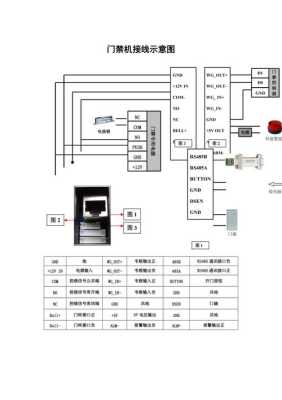

两个门禁读头接线方法

1、门禁主机上的+12V、GND端（门禁主机供电）接门禁电源的+12V、GND端。

2、电控锁正端接门禁电源的NO或NC端（视常开锁、常闭锁而定）；通常接法接到NC端（通电开锁，断电关锁）。电控锁负端接门禁电源的GND端。

3、门禁主机上的PUSH端（开门信号）接门禁电源的PUSH端。（门禁主机上开门信号标示是NO、NC的，通常接NO端至接门禁电源的PUSH端）。

4、另一端接出门按钮的话，出门按钮的2根连线接到门禁主机的出门按钮端和GND端；或者接入到门禁电源的PUSH端和GND端。

5、另一端接读卡器的话，读卡器连线接入门禁主机的对应信号端（一般接4个端子：12V、GND、DATA0、DATA1）。

到此，以上就是小编对于门禁读卡器怎么接线图的问题就介绍到这了，希望介绍的3点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
