单路地感检测器说明书
利用电感线圈构成的振荡电路,振荡信号通过变换送到单片机组成的频率测量电路,便可以测量这个振荡器的频率。
1. 单路地感检测器是一种用于检测地面上车辆通过的设备。
2. 单路地感检测器的原理是利用感应线圈产生的电磁场来检测车辆的存在。
当车辆经过感应线圈时,会改变线圈的电磁场,从而触发地感检测器发出信号。
3. 单路地感检测器通常用于交通信号控制系统中,可以实现车辆的检测和信号的控制。
它可以帮助交通管理部门更好地掌握路段的车流情况,从而进行合理的信号配时,提高交通效率和安全性。
此外,单路地感检测器还可以应用于停车场管理、智能交通系统等领域,为车辆管理和交通流量统计提供数据支持。
关于这个问题,单路地感检测器是一种用于检测地面上车辆经过的设备。它主要由地感线圈、信号处理器和显示器等组成。
地感线圈是单路地感检测器的核心部件,通常安装在地面上,可以是圆形或矩形的形状。它由导电材料制成,具有一定的弹性和耐久性。地感线圈通过感应车辆的金属部分(如车轮)的磁场变化来检测车辆的经过。当车辆经过时,地感线圈会感应到磁场的变化,并产生相应的电信号。
信号处理器是单路地感检测器的重要组成部分,它负责接收地感线圈产生的电信号,并对信号进行处理和分析。信号处理器通常采用微处理器或专用的集成电路,可以实现信号的放大、滤波、数字化等功能。经过处理后,信号处理器会将结果传输给显示器进行显示或输出。
显示器是单路地感检测器的输出部分,用于显示车辆经过的相关信息。显示器可以是数字显示屏或液晶显示屏,可以显示车辆经过的时间、车辆数量等信息。部分单路地感检测器还可以通过接口与其他设备(如计算机或信号灯控制器)进行连接,实现信息的传输和控制。
单路地感检测器具有安装简便、灵敏度高、响应速度快等优点。它广泛应用于交通信号灯控制、停车场管理、交通流量监测等领域,对于提高交通效率和安全性具有重要作用。
地感雷达接线说明
1、接线时一定要按接线图操作,接好线后先测试地感是否正常,地感红灯闪烁时用一铁板放于线圈上方,红灯长亮时拿走铁板,道闸自动下落则产品正常。

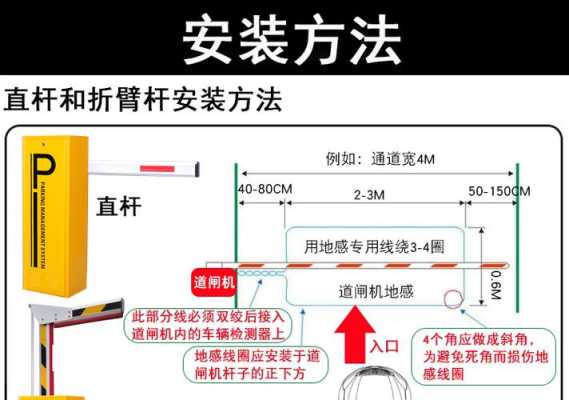

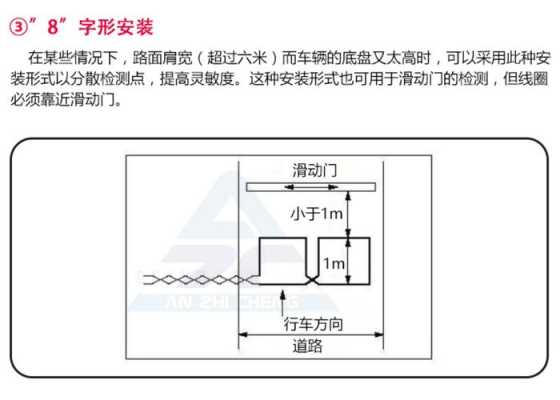

2、地感线圈布线时,将地切一10CM深,2X0.8M的方形巢,四个角切成45度斜角,将地感线圈(1平方毫米)一圈圈放入,共放6-8层,线圈每层之间一定要压紧,线圈内不要有接头。
3、感应线圈绕好通电后线圈会产生低频振荡。当有金属进入线圈时,磁力线受影响磁场减弱被磁电感应器拾取,产生相应动作。
4、感应线圈的感应强度与线圈的匝数和线圈的形状有很大的关系。线圈匝数太多输入感抗大,造成开路。
5、道闸调试时将上与地短接,闸杆自动上起,则道闸正常。
关于这个问题,地感雷达的接线说明如下:
1.地感雷达的电源接线应该与电池连接,使用正负极插头连接电源线。
2.地感雷达的信号接线应该连接到控制器的信号输入端口,使用标准的3针接口进行连接。
3.地感雷达的地线应该连接到车辆的接地点或者地线。
4.地感雷达的控制器应该通过USB接口连接到计算机或者其他设备。在连接前请确认设备的USB接口与控制器的USB接口相匹配。
5.接线完成后请对接线进行检查,确认接线正确无误,然后进行测试。
到此,以上就是小编对于地感线圈要离金属多远的问题就介绍到这了,希望介绍的2点解答对大家有用,有任何问题和不懂的,欢迎各位老师在评论区讨论,给我留言。
