海康人脸识别怎么接摆闸
1.海康人脸识别接摆闸的方法
按防撞摆闸接线图接好设备电源线。
设备如需加装其他控制系统应当把控制系统输出信号线接入接线排的1绿、2红、3蓝,2红是公共端。
如需用手动按钮控制闸机,则将出厂原配的小按钮线延长即可。
如两台翼闸要同步利用,请将带有航空插头的连机线连接到两台闸机并插好
双开道闸同起同落怎么接线
双开道闸同起同落一是翼闸用钥匙打开有一个上下拨动的开关是接220V电源的 上电自动开。
其中一个根10线的宽线是2个闸机联动接线分别对应插到各个翼闸主板上
二是人脸机上有一个网线口（接电脑网口的）一个电源口（人脸机内有变压器可就近取电）
还有一个线K2 OUT是接闸机主板上左开闸或右开闸（根据闸机语音提示“欢迎光临，或一路平安”区别进口还是出口）
道闸杆的出口和入口怎么设置
道闸杆的出口和入口设置通常需要根据实际场地和交通流量来进行规划。以下是一些常见的设置方式：
1. 出口设置：
- 出口道闸杆通常设置在离出口门较近的位置，用于控制车辆的离场。
- 出口道闸杆应与出口车道对齐，确保车辆能够顺利通过。
- 出口道闸杆可以设置车牌识别或人工收费系统，以便进行车辆识别和费用收取。
2. 入口设置：
- 入口道闸杆通常设置在进入停车场或院内的位置，用于控制车辆的进场。
- 入口道闸杆应与入口车道对齐，确保车辆能够顺利通过。
道闸杆的出口和入口设置可以根据具体的场地需求和设计要求进行配置。一般来说，以下是一些常见的设置方式：
1. 出口道闸设置：出口道闸一般安装在车辆行驶方向的正前方。道闸杆可以直接安装在出口通道的中央位置，起到限制车辆通过的作用。在一些需要进行车牌识别或收费系统的场所，出口道闸通常会与相关设备进行联动，如车牌识别系统、收费系统等。
2. 入口道闸设置：入口道闸一般安装在车辆进入通道的起点位置。道闸杆通常设置在入口道路的中央位置，并与其他设备如车辆识别系统、停车场管理系统等进行联动。入口道闸的目的是控制车辆进入，确保车辆经过必要的验证和登记。
需要注意的是，道闸杆的高度和长度应根据通行车辆类型、通行流量以及场地需求来确定。一般而言，道闸杆的高度应能满足大型货车或客车的通过需求，长度则要足够覆盖车辆通行区域。
此外，出口和入口道闸的设置还需要考虑到交通流线的合理性、安全性和效率性，确保车辆安全有序地进出场地。具体的配置方案还需根据实际情况进行综合考虑和设计。

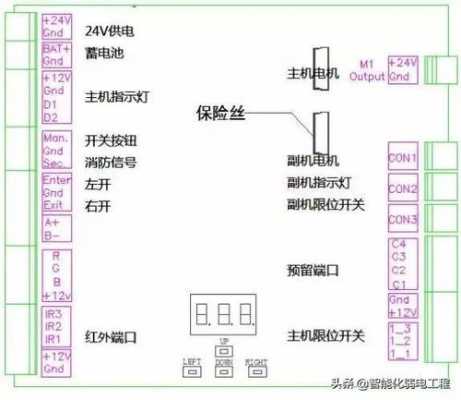

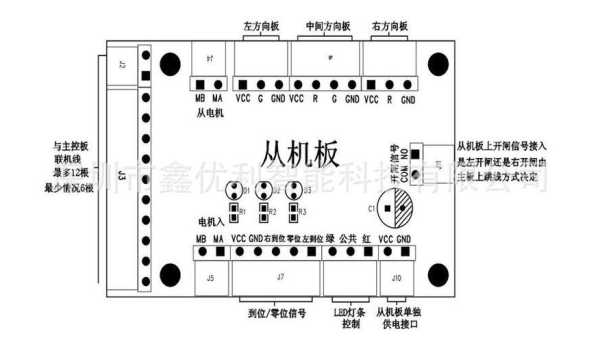

闸机板接线说明：
先设置好控制的闸机类型（三种类型翼闸，摆闸，对开摆闸），人对着闸机接线，不论是主机板还是从机板，接近开关（或叫限位板）接法：左边的接近开关接左到位，中间的接零位，右边的接右到位(注意：翼闸只有2个到位，零位和左到位，右到位不用)；红外接法：左边的红外接左红外，中间的接防夹，右边的接右红外。电机线随便接，上电和断外电复位时看哪边的电机转向不对就反哪边的电机线。
提示：接线调试时最好把“闸机工作方式” 设置为 “红外开闸”，这样便于调试
到此，以上就是小编对于翼闸控制器接线图的问题就介绍到这了，希望介绍的3点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
