  1. 中控指纹门禁一体机接线说明
  2. 自动感应门密码锁怎么接线
  3. 海康ds-k1t802接线方法

中控指纹门禁一体机接线说明

中控门禁k2-100一体机的接线说明

首先把门禁的电源12V接到中控的12V位置上,把门禁的电源地线(GND)接到中控的GND口上

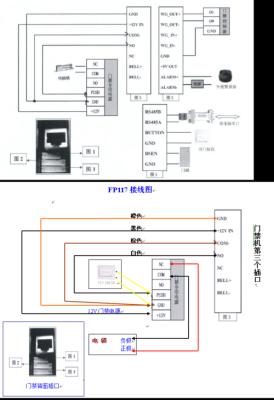

中控指纹门禁怎么接线(中控指纹门禁怎么接线图解)-第1张图片-安保之家

然后把门锁的的正极接到门禁电源的NC(常闭)口上,把门锁的负极接到门禁电源的GND口上

其次把开关的一个口接到门禁电源的PUSH口上,另一个开头口接到门禁的GND口上

最后把门铃的正极接到中控的BL+口上,把门铃的负极接到中控的BL-口上

自动感应门密码锁怎么接线

接线方式:

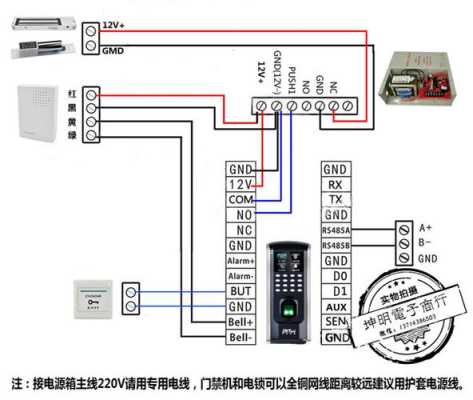

中控指纹门禁怎么接线(中控指纹门禁怎么接线图解)-第2张图片-安保之家

1、门禁主机上的+12V、GND端(门禁主机供电)接门禁电源的+12V、GND端。

2、电控锁正端接门禁电源的NO或NC端(视常开锁、常闭锁而定);通常是接到NC端(通电开锁,断电关锁)。电控锁负端接门禁电源的GND端。

3、门禁主机上的PUSH端(开信号)接门禁电源的PUSH端。门禁主机上开门信号标是NO、NC的,通常接NO端至接门禁电源的PUSH端。

4、另一端接出门按钮的话,出门按钮的2根线接到门禁主机的出门按钮端;或者是接入到门禁电源的PUSH端和GND端。

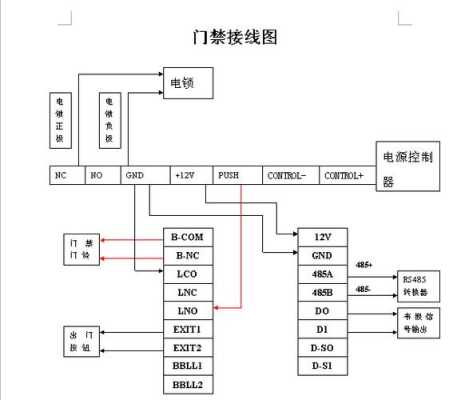

中控指纹门禁怎么接线(中控指纹门禁怎么接线图解)-第3张图片-安保之家

海康ds-k1t802接线方法

1.

第一个磁力锁的电源+接第二个磁力锁的电源+,电源-接电源-

2.

一体机的DOOR_ COM接外接电源+,一体机的DOOR_NO/NC接第一个磁力锁的电源+,外接电源-接第一个磁力锁的电源- 如果门锁不带电 锁断电上锁参考阴极锁接线; 锁断电开锁参考磁力锁/阳极锁接线如果锁带电, 如果门锁带电 锁的正极接一体机DOOR_NO/NC,锁的负极接一体机DOOR_COM; 跳线冒根据锁是常开还是常闭来选择

接线方法可以在该设备的使用说明书中找到,但是需要明确的是,接线时需要注意不同接口的功率和电压要求,并按照正确的方式连接。
同时,在接线时也需要注意安全问题,确保设备和人员不受到电击等危险。
建议使用前仔细阅读设备说明书,并咨询专业人士进行指导。

海康ds-k1t802的接线方法有以下几种

1、音频接线:带有音频功能的海康网络摄像机配有三线的拾音器,三线指红、黑、蓝三种颜色的线,将红黑线分别连接至海康网络摄像机音频接线组对应颜色的 G 口,将蓝线连接至摄像机音频接线组的 IN 口;

2、网络带宽接线:海康网络摄像机配有一个网络接口,使用带水晶头的网线插入至海康网络摄像机的网络接口中,同时将网线的另一端插入传输摄像信号的交换机的网络分接口;

3、硬盘录像机接线:将硬盘录像机通过显示数据线与海康网络摄像机的显示输出接口连接,连接完成后利用带水晶头的网线将硬盘录像机连接至交换机的网络分接口,同时将交换机的网络主接口连接至网络带宽设备的网络分接口;

4、待以上接线均完成后,将海康网络摄像机打开进行画面、音频的加载后即可在本地查看实时摄像内容,通过手机或者电脑进行与海康网络摄像机配的网络连接后即可在网络上查看实时直播的摄像内容。

你好,海康DS-K1T802是一款单门离线指纹门禁机,接线方法如下:

1. 将门禁机的电源线和网络线接好。

2. 将门禁机的继电器线和电锁的控制线连接在一起。

3. 将门禁机的门磁线和门磁开关的常闭线连接在一起。

4. 将门禁机的报警线和报警设备的触发线连接在一起。

5. 将门禁机的指纹读头线连接在一起。

6. 将门禁机的门铃线和门铃设备的触发线连接在一起。

7. 完成后对接线进行检查,确保无误后进行门禁机的安装和调试。
