  1. 交换机上的nvr和uplink什么区别
  2. 海康poe摄像头供电顺序
  3. 智能电视如何连接监控

交换机上的nvr和uplink什么区别

Uplink口是交换机上常见的一种端口,它是为了便于两台交换机之间进行级联的端口。它与其相邻的普通UTP口使用的是同一通道,因而,如果使用了Uplink口,另一个与之相邻的普通端口就不能再使用了。这两个端口称为共享端口,不能同时使用。 级联的时候,你可使用一般的网线(网线的两端都遵循同一标准。

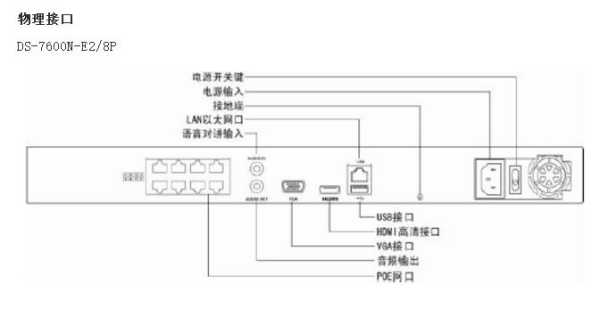

nvr是网络硬盘录像机,有网口直接接到交换机Uplink口。

单网口NVR怎么级联(海康poe摄像头供电顺序)-第1张图片-安保之家

交换机上的nvr接录像机的 uplink接口一般接下级交换机了。

海康poe摄像头供电顺序

POE交换机是有供电和受电的两个过程,如果前端是标准POE,那么末端也必须是标准的POE,这样POE交换机正常工作。

POE供电的线序可以有三种:

1、网线中的4、5线为正,7、8线为负。

单网口NVR怎么级联(海康poe摄像头供电顺序)-第2张图片-安保之家

2、网线中的1、2线为负,3、6线为正。

3、网线中的1、2线为正,3、6线为负。6、在实际布线中,最好选择网线中的4、5线为正。

7、8线为负进行供电,其他四芯用来传输网络。

PoE即Power Over Ethernet,通过一根网线同时传输数据和电力,是目前监控系统主流的供电方式。是由IEEE制订的802.3af/at国际标准,使用48~57V的电压供电,线损较小、供电安全。这种供电方式相比220V供电可以避免电线甚至PVC管的投入,相比于集中供电更加稳定可靠。所以监控系统推荐使用PoE,安全又节约。

单网口NVR怎么级联(海康poe摄像头供电顺序)-第3张图片-安保之家

标准PoE是IEEE 802.3af/at协议,分为Alternative A和Alternative B两类,两者最大的区别在于供电线芯的差异,A类是通过1236线芯供电,B类是通过4578线芯供电。

类使用1236供电,这样就可以使用4芯网线进行供电和数据传输,节约一定的线路成本。由于数据信号和电力信号频率有较大差异,所以在相同线芯传输时不会相互干扰,因此,1236和4578供电一样稳定可靠。

如何判断供电类型?

那么重点来了,到底怎么你的设备是哪种类型的供电呢?实际上受电设备和供电设备均有各自支持的供电类型,分别如下:

受电设备(PD)

对于受电设备,可能会被不同厂商、不同类别的PSE供电,所以受电设备一般情况下是同时支持AlternativeA和AlternativeB两种供电方式,可以使用1236或4578供电。例如我司全系列PoE摄像机同时支持1236、4578两种方式供电。

供电设备(PSE)

供电设备一般情况下只支持一种类型的供电方式,要么是1236,要么是4578,所以在选择四芯网线供电的时候需要格外注意。以下是我司常见设备的供电类型:

交换机:我司PoE交换机均是AlternativeA类,通过1236供电。

智能电视如何连接监控

回答本行业问题,智能电视如何连接监控?首先肯定是可以的,现在大部分的智能电视都是有高清HDMI接口,因此可以使用HDMI接口连接,简单介绍一下。

监控录像主机支持VGA输出、高清HDMI输出、BNC输出,智能电视可采用高清HDMI输出

硬盘录像主机一般都是支持多种视频格式输出,有三种输出接口可选:BNC接口、VGA接口、HDMI接口,而智能电视常用接口为高清HDMI接口,通过HDMI接口能实现智能电视与录像主机连接。
而录像主机NVR通常支持同源输出和异源输出,同源输出:指两个接口都接显示器,可同时显示相同画面;异源输出:指两个接口都接显示器,可同时显示不同的画面。

同源输出相同画面,比较简单,两台显示器分别接入录像主机VGA接口和高清HDMI接口,即可实现两台显示器显示相同画面。

异源输出不同画面,分别接入VGA和HDMI,①进入录像机主菜单【设置】-【系统】-【普通设置】,勾选导航条保存应用。②在录像机主菜单-【设置】-【系统】-【显示输出】,勾选【屏幕使能】以及VGA+HDMI画面分割,③在实时预览界面点出导航条,点击导航条上的选屏按钮,选择输出屏幕,切换到任一分割,即可实现NVR双屏显示。

4路设备:1、4画面分割;

8路设备:1、4、8、9画面分割;

16路设备1、4、8、9、16画面分割;

到此,以上就是小编对于单网口nvr怎么接入外网的问题就介绍到这了,希望介绍的3点解答对大家有用,有任何问题和不懂的,欢迎各位老师在评论区讨论,给我留言。
