海康摄像机外置拾音器怎么接线
网络设备的视频及音频编码均由摄像机完成,所以若摄像机没有内置拾音器,则需要给摄像机外接拾音器,举例海康摄像机拾音器的接法。
录像机录音接线及配置指导

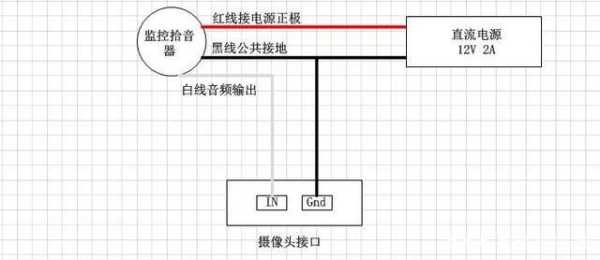

一般拾音器有三条线:①电源正级 ②电源负级 ③信号线;
连接方法:
① 把拾音器电源正极接到外置电源的正极,摄像机不对拾音器供电。
海康摄像机的外置拾音器一般分为外放和耳机两种,外放连接方式是将拾音器的接线端用普通三线接线分别接入摄像机外置拾音器的外放正负极,耳机的接线端将拾音器的红色插头连接摄像机耳机正负极,拾音器黑色插头连接摄像机耳机地极即可。
海康摄像头拾音器的接法如下模拟设备的编码是在录像机上实现的,录像机上有几路音频输入即可支持几路摄像机录音,默认从第一个通道开始录音。

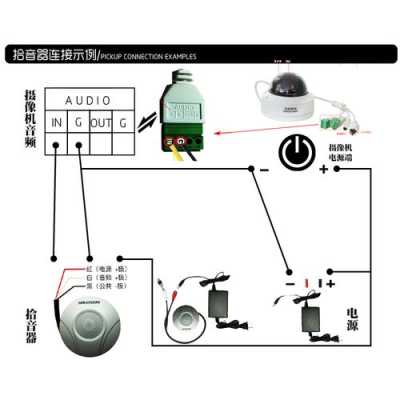

如果要实现录像机跟客户端之间的对讲,需要在录像机上外接拾音设备及音箱。拾音器接线指导如下:一般拾音器有三条线:
①电源正级②电源负级3信号线连接方法:①拾音器正极连接到电源的正极;②拾音器负极接到电源负极,再将黑色公共端接到Q9或莲花头屏蔽层;③信号线接到Q9或莲花头信号端。接线规则:信号线接信号线,屏蔽层接屏蔽层。
注意:拾音器音频信号输入是否符合2-2.4V电平以及1000欧姆阻抗的要求。如果不符合,可能会造成无声音或声音轻,或者啸叫。
监控拾音器怎么连电脑
拾音器音频线的连接
(1) 、硬盘录像机。硬盘录像机大都有相应的音频输入端口,一般为同轴电缆
BNC 插头。拾音器音频线需要连接到BNC 插头的中心插针位置, 拾音器公共地需要
连接到BNC插头的外壳(也就是连接同轴电缆的屏蔽铜网)
(2)、 自带功放的有源音箱。一整套普通的有源音箱一般都是左右两只,
分别对应音频线的左右声道。此款拾音器只提供一路音源, 所以它是“ 单声道”
音源。拾音器的音频线接音箱线的左/右声道音频线,拾音器公共地接音箱线的地线
(3)、 其他诸如功放、调音台等音频设备的连接方法等同上述方式。
(4)、 严禁把拾音器接入声卡、调音台、功放等设备的麦克风(MIC)输入端
,否则可能损坏设备。这是因为拾音器内部虽然也包含麦克风,但同时也包含放大
海康摄像头如何连接拾音器
三根线,一根是电源12V+,一根是音频信号,一根是公共线,也就是你在接线的时候只要把音频线的屏蔽线与电源12V-两条线接在一起就可以了。
到此,以上就是小编对于拾音器怎么屏蔽声音的问题就介绍到这了,希望介绍的3点解答对大家有用,有任何问题和不懂的,欢迎各位老师在评论区讨论,给我留言。
