  1. 红外线探头报警器的接线方法
  2. 红外报警探头怎么接
  3. 红外摄像头的红外灯怎么接线
  4. 电动门红外探头接线颜色
  5. 红外报警器手拉手连接
  6. 三极红外感应探头怎么接线

红外线探头报警器的接线方法

先将报警器固定在墙上,然后将线通过明管串联到总线上,这样就可以与主机相连接了

红外线探头报警器的接线的方法:

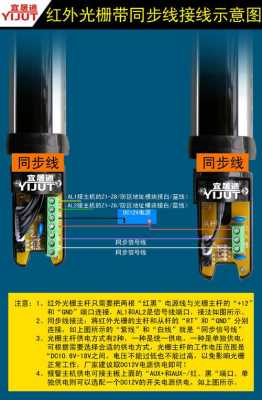

红外报警探头怎么接线(红外报警探头怎么接)-第1张图片-安保之家

L,N,LOUT,NOUT四个接线柱上分别接入火线进线,零线进线,火线出线和零线出线。接好线后,将开关扣入天花上即可;若安装环境中无吊顶,可先用镙丝将开关顶盒锁在顶上,再将开关旋入底盒中。

红外报警探头怎么接

答:红外报警器的接法:线未电阻接于常闭和常开之间,通信信号线接公共端和常开端两组,线未电阻即串于其中。报警时常闭断开,常开导通,线未电阻被短路报警。

在安装红外线报警器之前,首先应把报警主机通电放在固定位置,把报警探头挂在约2米高的地方,使其向前下方倾斜,以获得较高的灵敏度。接通电源,经过1分钟左右的延时后,报警器进入警戒状态,这时,若有人进入监控区,即刻报警。报警约1分钟,自动停止。然后重新处于警戒状态。

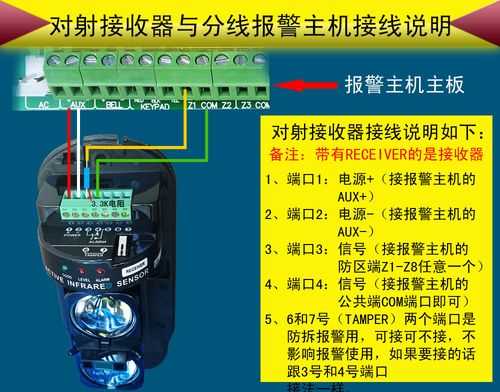

+12V 这是 12V直流电源正极GND 负极ALARM 这应该是两个端口,是信号口TAMPER 是防拆,一般不接

红外报警探头怎么接线(红外报警探头怎么接)-第2张图片-安保之家

红外摄像头的红外灯怎么接线

是这样的,你购这个红外灯,为何不购与之配套的电源电路板,上面有输入输出的接口,输入为两线DC12V,输出为四线接这个红外灯。是用插接口来接的,购时也不问清楚就买,不能用,多浪费啊!

电动门红外探头接线颜色

电动门红外探头一般包括三根接线,接线颜色通常为红、黑和绿。其中,红色接线表示正极,黑色接线表示负极,绿色接线则是地线。这样的颜色分配是为了方便工程师在安装时能够准确连接红外探头,确保其正常工作。

红外探头通过红色接线连接到电源的正极,通过黑色接线连接到电源的负极,而绿色接线则通过地线连接到接地电源。这样的接线方式能够保证红外探头的正常传输信号和安全工作。

红外报警器手拉手连接

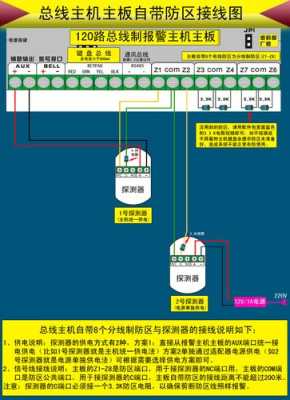

就你所说,我的理解是这样的:多个红外探头接入一个防区,而你指的手拉手连接应该是并联后串上电阻接入报警主机的,已经够成多个回路,其中一个探头触发只是其中一个回路变成开路,其它回路还是闭合的,报警主机接收到的还是一个闭合信号,所以就需要同时触发所有探头使多个回路都处于开路状态主机才会报警。

红外报警探头怎么接线(红外报警探头怎么接)-第3张图片-安保之家
(这样的接法可以应用在一个房间内同时安装一个门磁和一个红外探测器,当有人推开门进入时,门磁和探测器同时触发,这样做可以减少误报) 解决办法:把每一个探测器的回路线串在一起再串上电阻(够成一个回路)接入报警主机的防区上。串联接法:假设有3个红外探头,每一个红外探头防区回路线有两芯,3个探头的话就有6芯,三根线分别为a、b、c线芯颜色为黄、绿,拿a线的黄线和b线的绿线连接,再拿B线的黄线与c线的绿线连接,剩下c线的绿线和a线的绿线(其中一线串上电阻)接入防区(有N-1个接头,并且每一个接头只有两芯线),这样就够成了一个回路了。简的说,把两芯线比较人的两只手,有多个人手拉手去拉一个大圆,这个大圆开了一个口,这个口子是用来接防区的。

三极红外感应探头怎么接线

三极感应开关的安装方式大同小异,以BR-306C为例。在天花上开个直径为60mm圆孔。L,N,LOUT,NOUT四个接线柱上分别接入火线进线,零线进线,火线出线和零线出线。

接好线后,将开关扣入天花上即可;若安装环境中无吊顶,可先用镙丝将开关顶盒锁在顶上,再将开关旋入底盒中。
