  1. 可视对讲系统布线怎么弄
  2. 别墅可视对讲怎么布线
  3. 可视门铃对讲系统怎么布线

可视对讲系统布线怎么弄

可视对讲系统的布线一般包括以下几个步骤:
1.确定布线路径:根据实际需要确定可视对讲系统的主机(即室内单元)和门口机(即室外单元)的安装位置,并确定室内与室外之间的布线路径,如墙壁内、吊顶内或地面走线槽等。
2.确定布线方式:可视对讲系统的布线可以采用直联式布线或分控式布线。直联式布线是指室内单元与室外单元直接相连,而分控式布线则是将室内单元与室外单元通过中央控制设备或配线架相连,根据实际需求选择不同的布线方式。
3.选择合适的布线材料:根据布线路径的特点和需求,选择合适的布线材料,如电缆、线槽、电线管等。对于长距离布线或大规模布线,建议选用屏蔽电缆以避免信号干扰。
4.开始布线:根据所确定的布线路径,将电缆或线槽等布线材料固定在墙壁、吊顶等位置。同时,保持良好的线缆走向,避免交叉、纠缠等情况。
5.连接设备:将室内单元和室外单元通过布线材料进行连接。根据设备之间的串并联方式,将信号线、电源线等导线连接到相应的接线端子上。
6.测试和调试:完成布线后,进行相关的测试和调试工作,确保可视对讲系统的正常运行。此时可以测试室内单元与室外单元之间的语音、视频、电源等功能,确保信号质量和设备正常。
在实际操作前,最好根据具体的布线图纸和设备说明进行布线,以确保布线过程的准确性和顺利性。如果没有经验或技术要求较高,建议咨询专业人士进行指导或安装。

1、可视对讲系统布线需要先确定好主机和各个室内分机的位置,然后根据需求确定布线方式,一般采用同轴电缆或网络线进行连接。

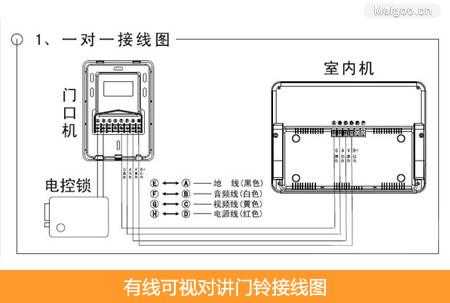

可视对讲系统怎么步线(可视对讲怎么布线)-第1张图片-安保之家

2、其中主机和室内分机之间采用同轴电缆连接,一般可利用建筑物内的电缆管道或壁挂进行布线。

3、如果采用网络连接方式,可使用网络线连接主机和室内分机,需要保证网络连通性和稳定性。

别墅可视对讲怎么布线

可视对讲系统的布线是需要考虑到整个房屋的结构以及通信设备的位置的。
通常,可视对讲系统需要在门禁处设置一个室外机和每个房间的墙上设置一个室内机,因此在室外机和室内机之间需要通过布线连通,通常可以采用双绞线或者同轴电缆进行连接。
另外,在墙上需要留出连接器的孔位以方便进行接线。
需要注意的是,在布线过程中要严格按照设备说明书规定的接线方式进行,以确保设备的正常运行。

墙壁凿沟,线路穿管,这样隐蔽美观。

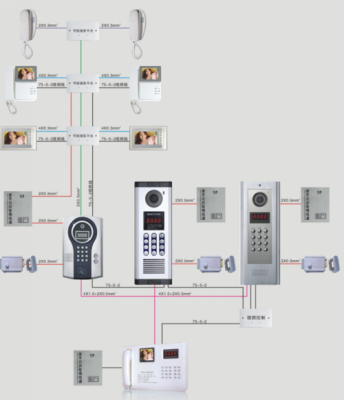

可视对讲系统怎么步线(可视对讲怎么布线)-第2张图片-安保之家

可视门铃对讲系统怎么布线

1、可视门铃对讲系统布线方法

找根四芯的线(网线、电话线、普通线都可以)从家里装门铃的洞里穿过墙通到外面去,墙内管道里面有预埋的穿线钢丝,要是没有的话,自己穿一根进去就行,大概不到3米长吧,外面那头的位置在出自己家防盗门的头顶上,有一个圆形的遮板盖着,把盖板拿下来就能看到预埋钢丝了。

2、对讲机上有四根线,与刚穿好的四芯线对接好,要缠上绝缘胶布,记住1234的线序。

3、在单元门里面靠右侧有个铁挡板,用十字改锥打开挡板,右侧的那些红+黑-是控制器的电源,这些不用去动它,左上角的3个接线柱,线的着色一般都是黄(I)、黑(II)、红(III),分别用罗马数字标出来。再找到家在门牌号,比如说家是101,找到101的接线柱上拧的线是棕色。如果101上没有接线,那就在那一大把细线里找一根没有被占用的线自己给拧上。

可视对讲系统怎么步线(可视对讲怎么布线)-第3张图片-安保之家

4、回到第1步,找到圆形挡板,把对讲门铃的第1根线与黄(I)对接、第2根线与黑(II)对接、第3根线与红(III)对接、第4根线与101室的棕色线对接

到此,以上就是小编对于可视对讲怎么布线的问题就介绍到这了,希望介绍的3点解答对大家有用,有任何问题和不懂的,欢迎各位老师在评论区讨论,给我留言。
